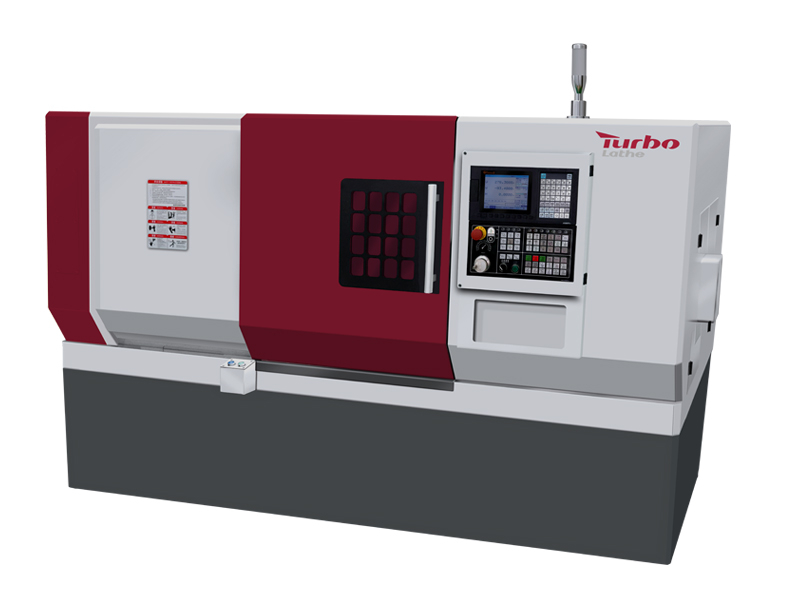

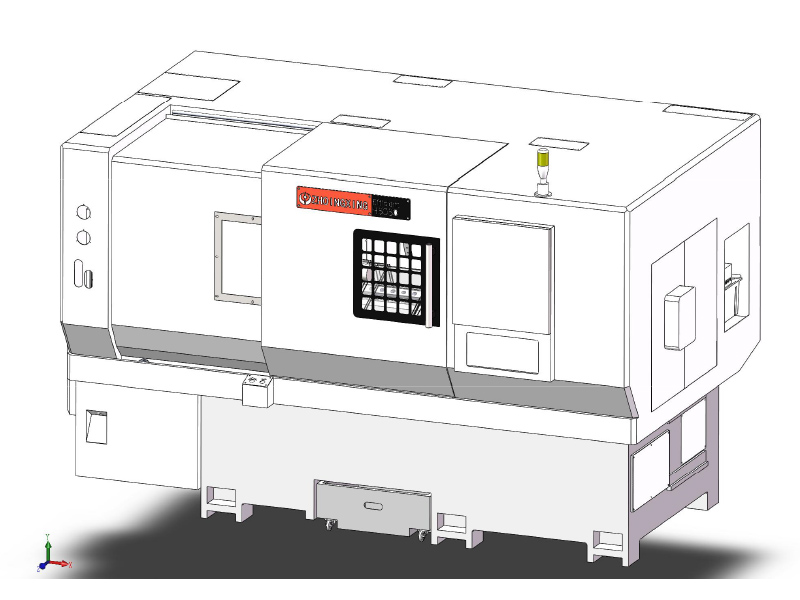

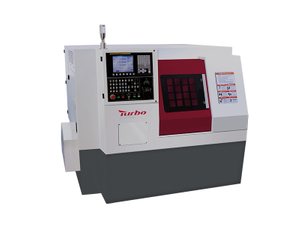

H5050斜床CNC车床

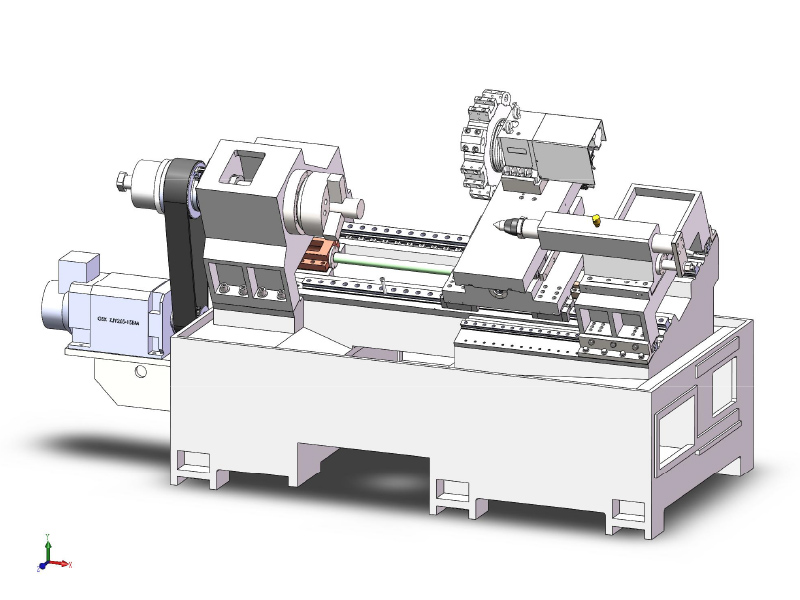

1. 30 度斜床身数控车床，倾斜的床身结构不仅让机床加工中心更加稳定，还为操作人员提供了更便捷的操作视角。
2. H5050斜床身数控车床配备了高精度的台湾上银/银泰直线导轨，台湾直线导轨具有精度高，稳定性好，负载能力强等特点，从而保证工件的加工精度和表面平整，提供日本品牌导轨THK可选。
3. 采用国产A2-8高刚性主轴，搭配10“ 中空液压卡盘，可通过直径小于70mm 的棒料，最高2000rpm转速，满足绝大多数工件的加工要求。

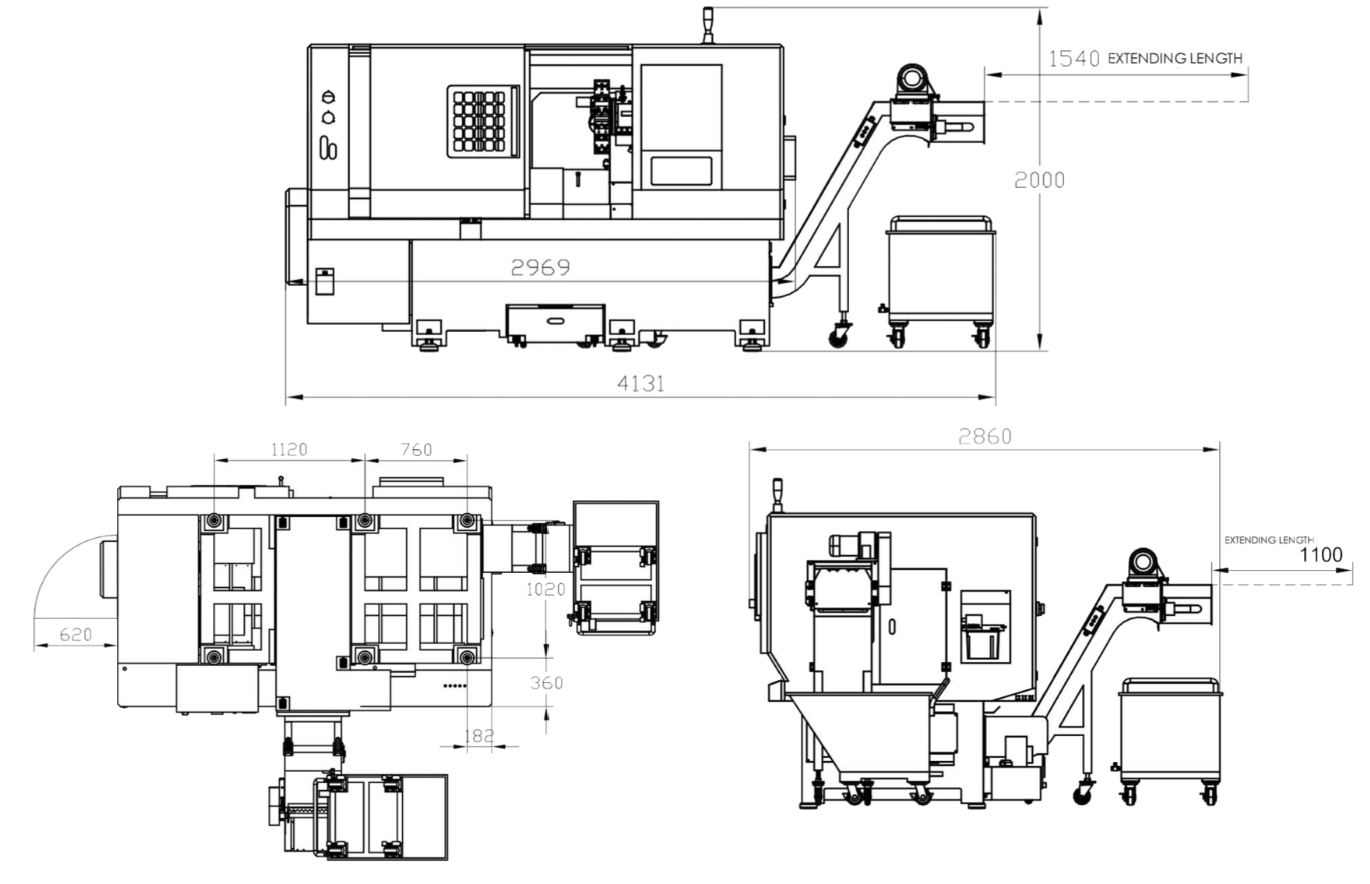

4. 排屑能力强，客户可以根据自己的生产场地和加工需求，选择右侧或后侧排屑方式，节约占地空间，适应客户工厂布局。
5.数控车床采用了螺旋拉伸结构，螺旋拉伸结构能够有效地减少加工过程中的振动和变形。同时，螺旋拉伸结构还具有良好的散热性能，能够有效地降低机床的温度，延长机床的使用寿
CNC控制系统品牌
标准配置为 GSK988TA
选配：
华中-808D-10G
新代 22TA
发那科 0i-TF plus
西门子 828d
三菱
应用
● 精密零件
● 机械零件
● 五金零件
● 手工工具
● 医疗零件
● 钟表零件
● 光学零件
● 汽车零件
● 浴室配件
● 自行车配件
自动零件送料器
采用液压系统驱动，送料力大，适用于较大直径和较重棒料的送料。具有稳定性好、可靠性高的优点。
● 提高生产效率
● 降低生产成本
● 提高生产安全
接料盘
利用压缩空气作为动力源来实现接料功能。
● 实现连续加工
● 方便工件搬运和存储
珩架上下料
抓取方式：抓取、搬运、升降、翻转
适用于：五金配件、吸塑件、3C电子配件、汽车零配件、电子电器配件、家具家电配件等。
机器人上下料
高精度 高节拍： 机器人重复定位精度高达 ±0.02 mm，最大 4 m/s 的节拍速度，可高效输送零件，在机床上下料中，提升生产效率 20% — 40%。
机器人上下料：一条产线，一次投入即可满足多品种生产的需求。
低投入 快回报： 一个机器人可以实现单个或多站的加载和卸载。
刀塔
动力刀盘分度采用伺服刀盘。
可正向背向切削。
双向就近换刀，速度快、效率高.
定位精度高与重复定位精度高.
高刚性，稳定性好.
8工位伺服刀塔

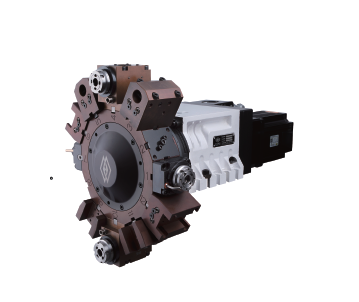

12工位动力刀塔
12工位动力刀塔带Y轴
爪夹
筒夹
卡盘
尺寸：6 “，8 ”，10 “，12 ”，15 ”
通孔类型：实心/空心
卡爪：2/3/4 爪
分度卡盘
| 可选配置 | ||
| 数控系统 | 新代系统21TA |  |
| 新代系统22TB | ||
| 发那科系统OI-TF-Plus | ||
| 西门子系统 828d | ||
| 发那科系统 oi-tf plus与c轴 | ||
| 西门子系统 828D带C轴 | ||
| 刀塔 | 12 工位刀塔 |  |
| 12 工位刀塔 | ||
| y轴 | ||
| 卡盘 | 12 英寸实心卡盘 |  |
| 10 英寸分度卡盘 | ||
| 12 英寸分度卡盘 | ||

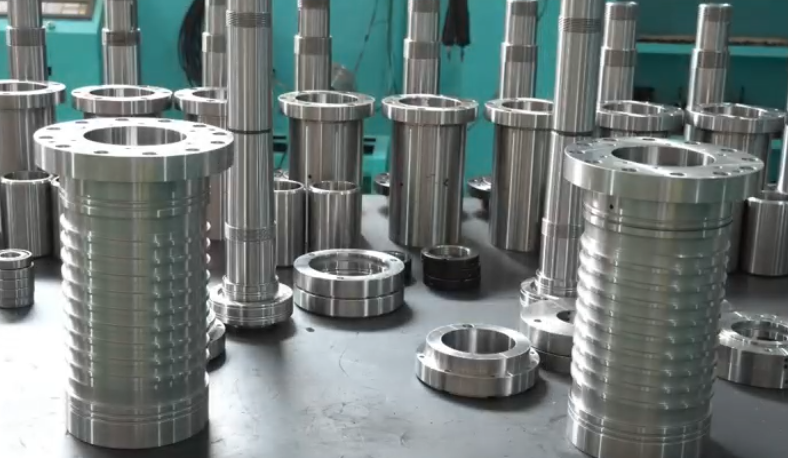

| 电机 | 11KW 电主轴 |  |
| 动力头 | ER25（2+2）动力头 |
|
| ER25（3+3）电力头 | ||
| ER25（4+4）电力头 | ||
| ER20 动力头 | ||
| ER25 动力头 | ||
| 六角动力头 | ||
| ER25 2 动力头 | ||
| ER25 3 动力头 | ||
| ER25 侧面 2 动力头 | ||
| ER25 侧面 3 动力头 | ||

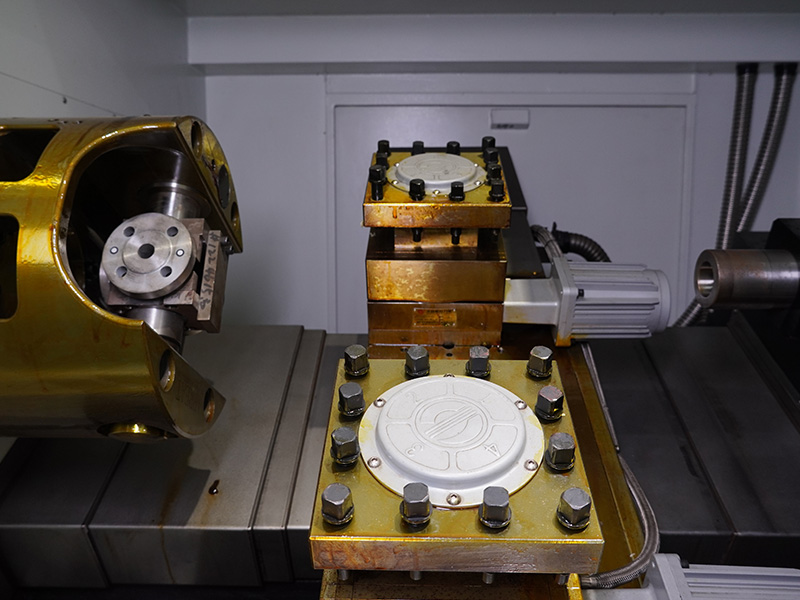

| 方形刀架 | ||
| 圆形刀架 | ||
| BMT55 90⁰ 动力刀架 | ||
| BMT55 0⁰ 动力刀架 | ||
| BMT40 90⁰电动刀架 | ||
| 球机 | ||
| 飞轮 | ||
| BMT40 0⁰电动刀架 | ||
| 驱动部件 | 上银滚珠丝杠 |  |
| 防护 | 自动门 |  |
| 自动顶 | ||
| 自动化 | 零件捕集器 |  |
| 机器人 | ||
| 自动装载桁架 | ||
| 精度检测 | 雷尼绍对刀仪 |  |
| 清洁 | 排屑机 |  |
| 油雾分离器 | ||

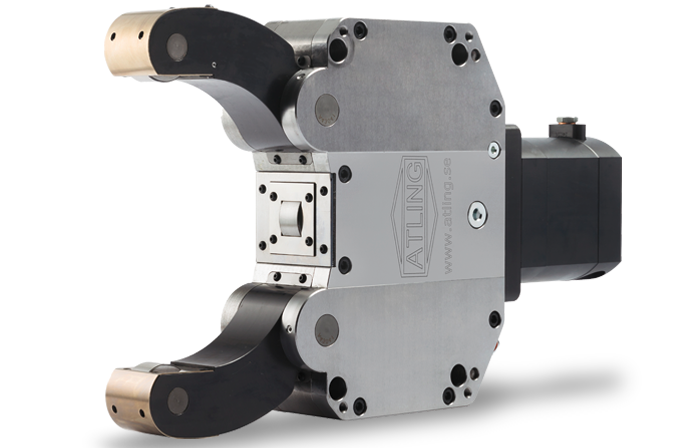

| 工件支撑 | 跟刀架 |  |
| 冷却循环 | 500W冷却泵 |  |
| 热交换器 | ||
| 机柜空调 | ||
