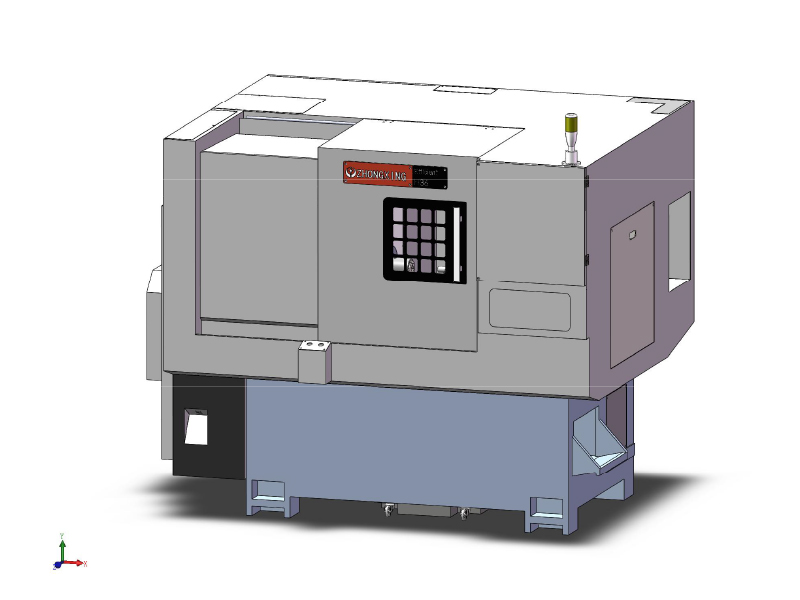

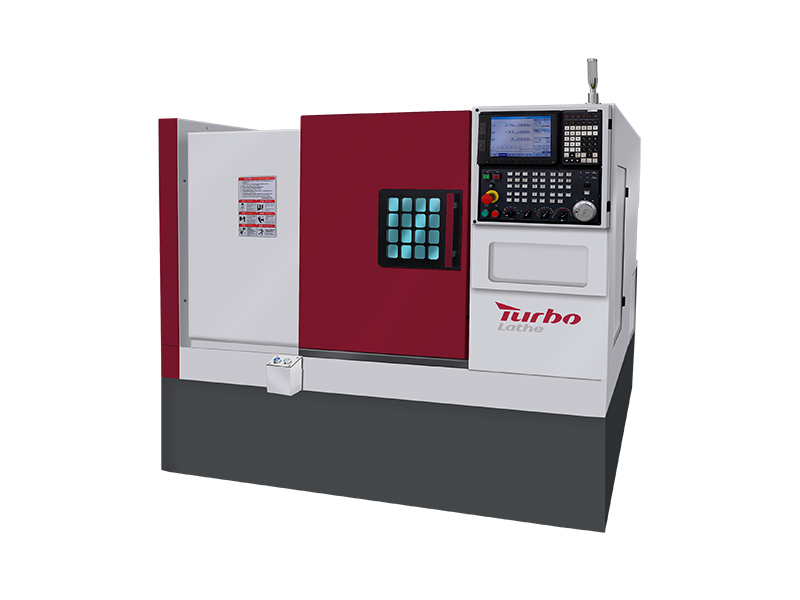

H36斜床CNC车床
1. 所有结构件均由优质铸铁制成，并经过去应力处理，可有效吸收振动和消除变形，大大延长了车床部件的使用寿命。
2. X 轴和 Z 轴上的方轨经过淬火和精密研磨，质量上乘。滑座与滑块和滑块之间的配合表面涂有耐磨介质，随后经过精密刮研，以确保精度和耐用性。

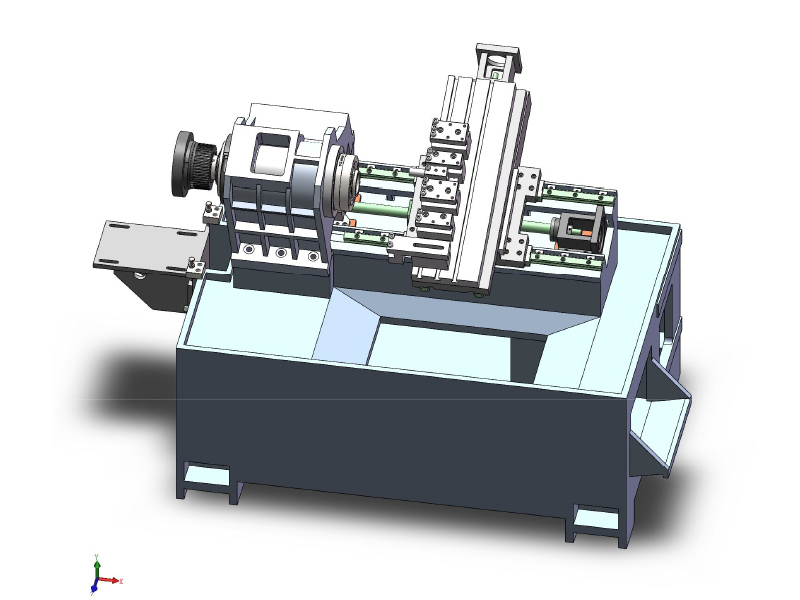

3. 30° 斜床身结构可确保承载重物，同时显著提高空间利用率，使车床结构更紧凑，占地面积更小。此外，该结构更有利于排屑，车床采用半防护设计，配备三面集屑槽，使排屑过程简单快捷。
CNC控制系统品牌
标准配置为 GSK988TA
选配：
华中-808D-10G
新代 22TA
发那科 0i-TF plus
西门子 828d
三菱
应用
● 精密零件
● 机械零件
● 五金零件
● 手工工具
● 医疗零件
● 钟表零件
● 光学零件
● 汽车零件
● 浴室配件
● 自行车配件
自动零件送料器
采用液压系统驱动，送料力大，适用于较大直径和较重棒料的送料。具有稳定性好、可靠性高的优点。
● 提高生产效率
● 降低生产成本
● 提高生产安全
接料盘
利用压缩空气作为动力源来实现接料功能。
● 实现连续加工
● 方便工件搬运和存储
珩架上下料
抓取方式：抓取、搬运、升降、翻转
适用于：五金配件、吸塑件、3C电子配件、汽车零配件、电子电器配件、家具家电配件等。
机器人上下料
高精度 高节拍： 机器人重复定位精度高达 ±0.02 mm，最大 4 m/s 的节拍速度，可高效输送零件，在机床上下料中，提升生产效率 20% — 40%。
机器人上下料：一条产线，一次投入即可满足多品种生产的需求。
低投入 快回报： 一个机器人可以实现单个或多站的加载和卸载。
刀塔
动力刀盘分度采用伺服刀盘。
可正向背向切削。
双向就近换刀，速度快、效率高.
定位精度高与重复定位精度高.
高刚性，稳定性好.
8工位伺服刀塔
12工位动力刀塔
12工位动力刀塔带Y轴
爪夹
筒夹
卡盘
尺寸：6 “，8 ”，10 “，12 ”，15 ”
通孔类型：实心/空心
卡爪：2/3/4 爪
分度卡盘
| CNC 控制系统 | 新代7TA |  |
| 新代21TA | ||
| 卡盘 | 6寸实心卡盘 |  |
| 6寸空心卡盘 | ||
| 8寸实心卡盘 | ||
| 8寸空心卡盘 | ||
| 尾座 | 液压尾座 |  |
| 驱动 | 7.5KW主电机 |  |
| 5.5KW电主轴 | ||
| 7.5KW电主轴 | ||
| 动力头 | ER20动力头 |
|
| ER25动力头 | ||
| 六角动力头 | ||
| ER25双动力头 | ||
| ER25 3动力头 | ||
| ER25侧面双动力头 | ||
| ER25侧面3动力头 | ||
| 球头器 | ||
| 驱动部件 | 上银/银泰/THK |  |
| 防护 | 安全门 |  |
| 安全顶 | ||
| 精度 | 雷尼绍对刀仪 |  |
| 自动化 | 自动上下料珩架 |
|
| 接料盘 | ||
| 机器人自动上下料 | ||
| 棒料机3-20mm 链式 ST-20 | ||
| 棒料机5-26mm 链式 SV-26 | ||
| 棒料机3-20mm 油膜式 SQ-20 | ||
| 棒料机5-29mm 油膜式 SW-29 | ||
| 棒料机5-36mm 油膜式 SG-36 | ||
| 清洁 | 排屑机 |  |
| 油雾分离器 | ||
| 冷却 | 500W冷却泵 |  |
| 热交换器 | ||
| 电气柜空调 |
