技术数据
标准
| 主要参数 | |||

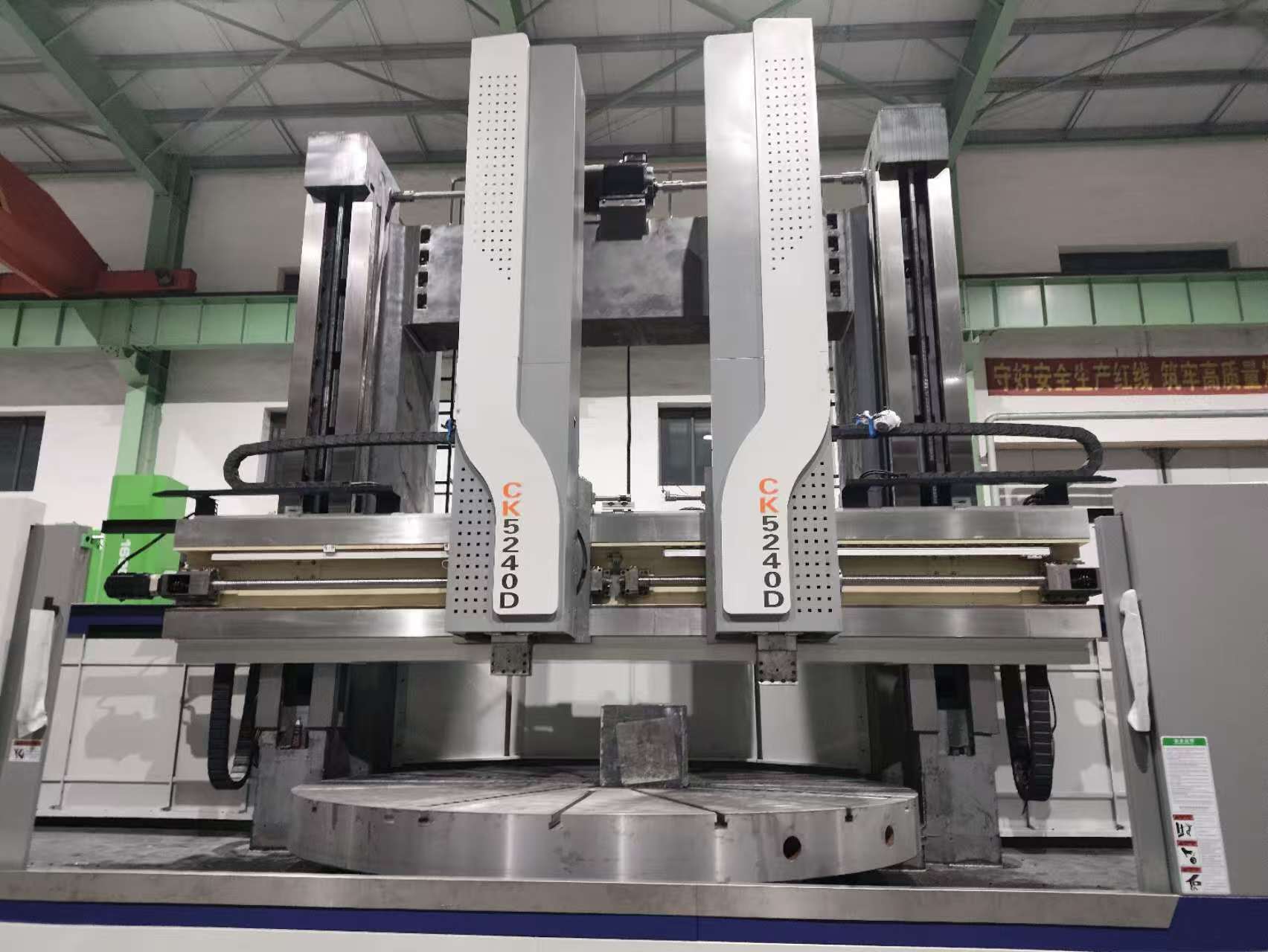

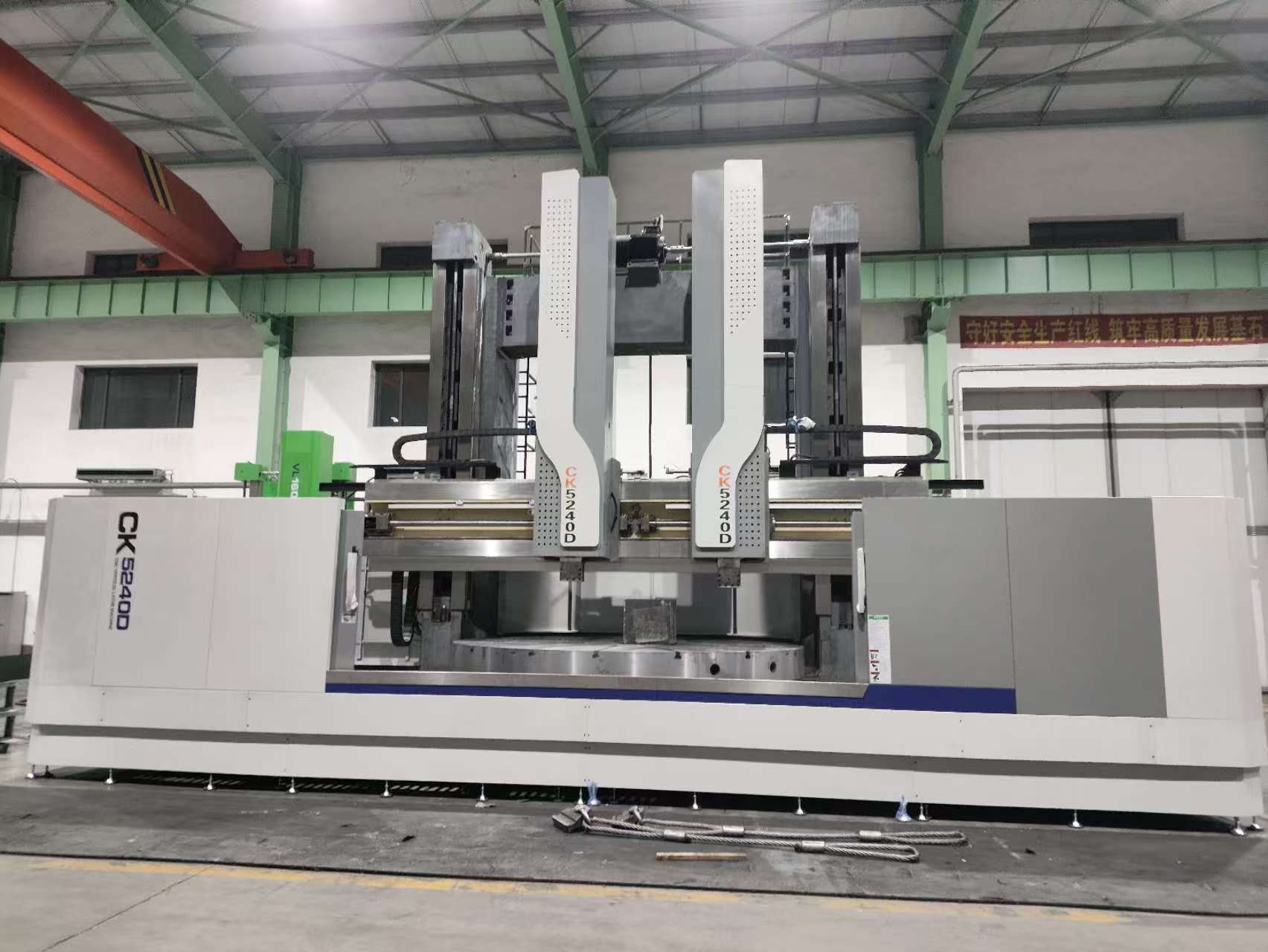

| ITEM | CK5225 | CK5231 | CK5240 |
| 最大切削直径mm | 2500 | 3150 | 4000 |
| 工作台直径mm | 2250 | 2250/2830 | 2830/3000/3200/3400/3500/3600 |
| 最大工件高度mm | 1600/2000/2200/2500 | 1600/2000/2200/2500/2800/3000/3150 | |
| 最大工件重量kg | 10000/16000/20000 | 10000/16000/20000/32000/40000 | |
| 右刀架水平行程mm | -50～1500 | -50～1800 | -50～1800 |
| 右刀架垂直行程mm | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| 左刀架水平行程mm | -50～1500 | -50～1500 | -50～2300 |
| 左刀架垂直行程mm | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| 工作台转速范围r/min | 2-63r/min | 2-63r/min / 0.5-40r/min | |
| 工作台转速级数 | 16级/两档无极/四档无极 | ||
| 刀架进给范围mm/min | 左0.1-500（程控）右0.1-1000 | ||
| 刀架快移速度mm/min | 左2000 右2000 | ||
| 最大扭矩KN.m | 63 | ||
| 右立刀架最大削力KN | 35 | ||
| 左刀架最大削力KN | 28 | ||
| 横梁行程mm | 1250/1650/1850/2150 | 1250/1650/1850/2150/2450/2800 | |
| 横梁升降速度mm/min | 350 | ||
| 横梁升降电机功率KW | 11 | 11/15 | |
| 数控系统 | 西门子/发那科/广数 | ||
| 主电机功率kw形式 | 55KW(普通交流)/55KW（交流伺服选配） | ||
| 刀杆截面尺寸mm(高x宽） | 50X40/40X40 | ||
| 刀架搬角度° | 左程控：±30 | ||
| 刀架形式 | 方滑枕、T型滑枕、右电动刀台(四、五、六工位 ) 、手动五角刀台 | ||
| 工作台导轨形式 | 动压导轨/静压导轨 | ||
| 滑枕截面尺寸mm | 方滑枕240x240、T型滑枕255 x 200 、右电动刀台440 x200、手动五角刀台380x 195 | ||
| 机床外型尺寸mm(长x宽 | 5800X5500 | 6500X6000 | 7500X6300 |
| X、Z轴定位精度 | 0.025/1000mm | ||
| X、Z轴重复定位精度 | 0.010/1000mm | ||
| X、Z轴反向偏差 | 0.013/1000mm | ||
| 加工精度 | IT7 | ||
| 整机重量约(T) | 35～42 | 39～45 | 43～63 |
| 标准配置 | ||
| No. | Item | Brand |
| 1. | 数控系统 | 发那科西门子 |
| 2. | X/Z 轴伺服电机 | 发那科西门子 |
| 3. | 主轴 | 国产名优 |
| 4. | 所有齿轮 | 40 Cr |
| 5. | 主轴轴承 | 国产名优 |
| 6. | 其他轴承 | 哈瓦洛轴承 |
| 7. | 滚珠丝杠 | 南京工艺 |
| 8. | 液压元件、电磁阀 | 国产名优 |
| 9. | 电气元件 | 国产名优 |
| 10. | 滚珠丝杠支撑轴承 | NSK or INA |
| 11. | 横梁保护盖 | 国产名优 |
| 12. | 减速器/齿轮箱 | 国产名优 |
| 13. | 电气柜空调 | 沈阳三和 |
| 14. | 铸件 | HT250 |
