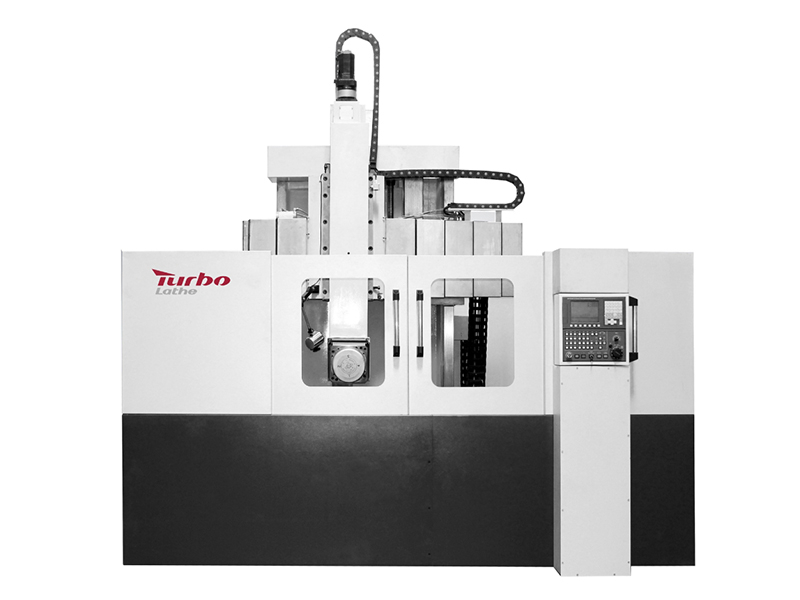

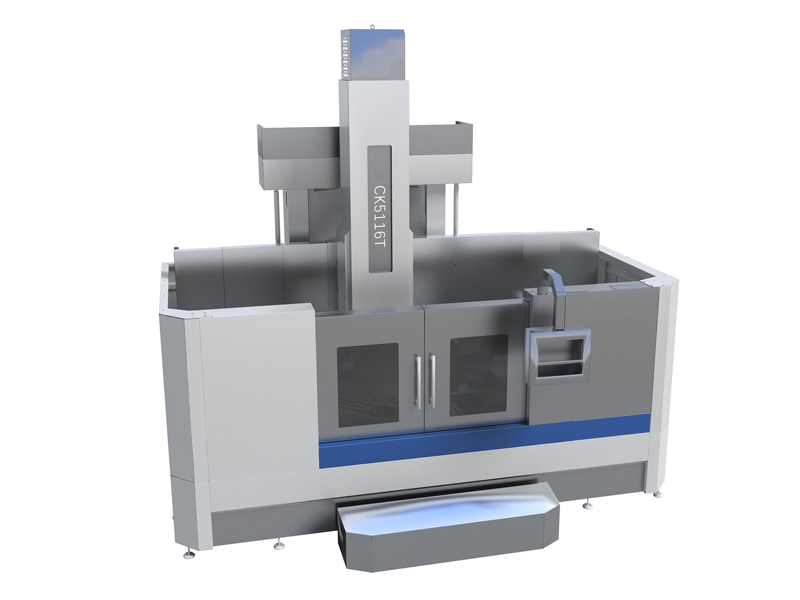

CK5112/CK5116/CK5120 立式CNC车床

CK5112/CK5116/CK5120 立式CNC车床

状态：
询价

技术数据
标准

主要参数
ITEMUNITCK5112CK5116CK5120
最大加工直径mm125016002000
最大回转直径mm127016202020
工作台直径mm100014001800
最大加工高度(工作台顶面至刀夹底面间距离mm10010001250
可选最大加工高度极限mm125016001800
工作台转速范围r/mm6.3~2005-1603.2-100
工作台转速级数
4-档无极
可选其它转速级数
2-档无极
工作台最大承重t3.258
可选承重t5810
垂直刀架进给量范围mm/min0.1-1000
垂直刀架快速移动速度mm/min2000
垂直刀架水平行程mm-800-1050-1200
横梁行程(横梁在床身上的位移mm最大加工高度 -350
主电机功率Kw223037
工作台最大扭矩KNm10.517.935.3
横梁升降速度mm/min660660660
垂直刀架最大切削力Kn2025
机床占地尺寸(长X宽)mm2930X21503200X26003570X2985
带半封闭防护罩占地尺寸(长X宽mm4000X37144700X38055200X4325
最低高度mm290031003500
机床重量t812.617
精度等级
IT7IT7IT7
定位精度mm0.03/1000
重复定位精度mm0.015/1000
反向偏差mm0.01/1000

标准配置
No.ItemBrand
1. 数控系统发那科西门子
2. X/Z 轴伺服电机发那科西门子
3. 主轴国产名优
4. 所有齿轮40 Cr
5. 主轴轴承国产名优
6. 其他轴承哈瓦洛轴承
7. 滚珠丝杠南京工艺
8. 液压元件、电磁阀国产名优
9. 电气元件国产名优
10. 滚珠丝杠支撑轴承NSK or INA
11. 横梁保护盖国产名优
12. 减速器/齿轮箱国产名优
13. 电气柜空调沈阳三和
14. 铸件HT250
15. 变频器国产名优
