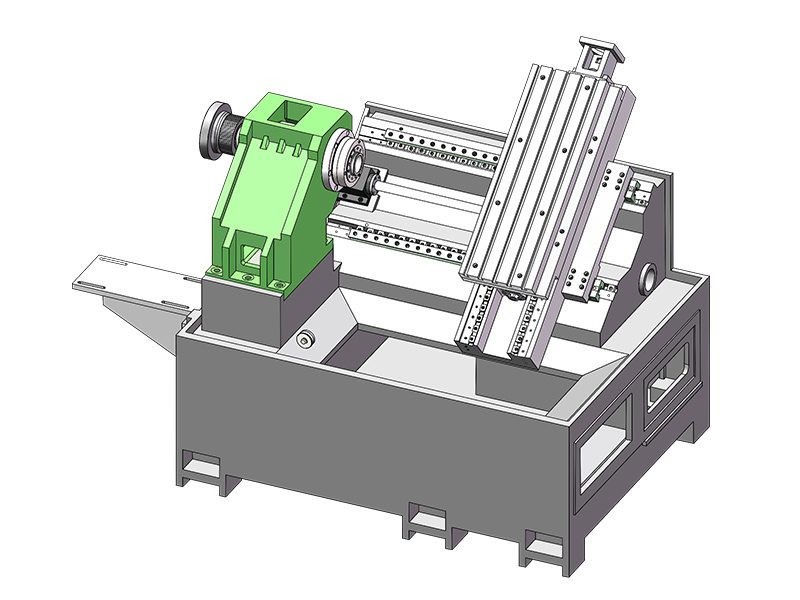

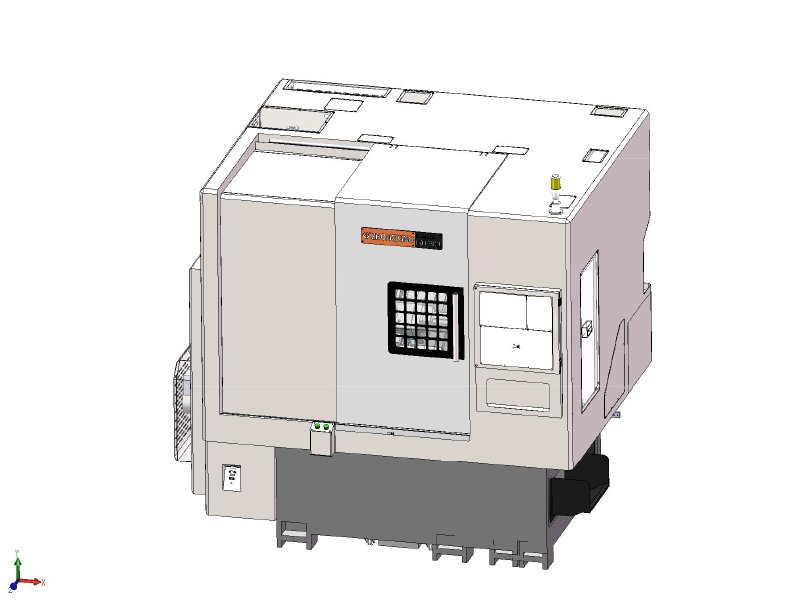

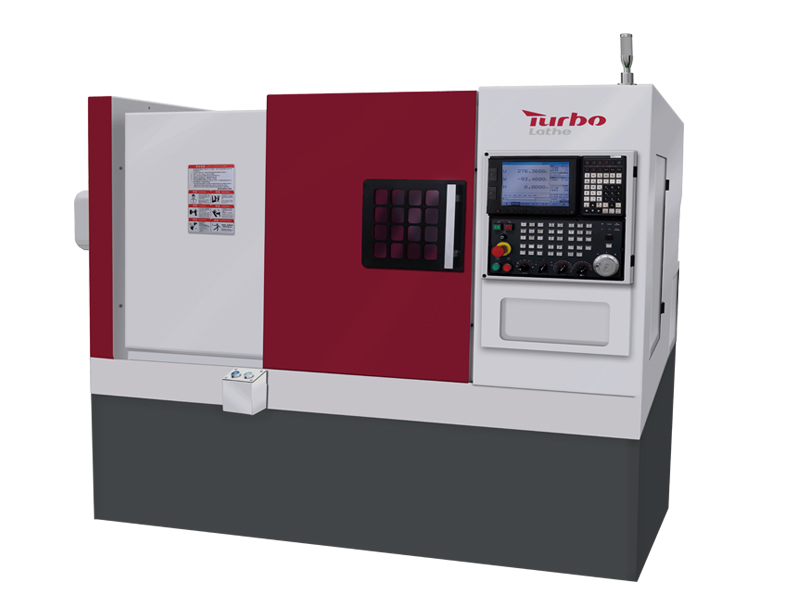

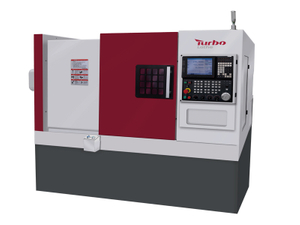

HTC500斜床CNC车床
1. 本产品是本公司唯一一款既可装配动力刀塔，又是内全防护，排刀式的斜床身数控车床，该机器既有刀塔机床的多工位刀具的优点，同时也具备排刀数控车床的刚性好，灵活搭配动力头的优点， 选配8工位伺服刀塔搭配飞刀轮，实现飞刀铣，或者升降动力头，实现车铣复合，还可以直接选配12工位动力刀塔， 直接实现车铣复合。HTC500排刀式数控机床，以其优秀的加工表现和灵活性，连续两年成为本公司热销产品，深受东南亚市场欢迎。
2. 采用A2-5 高精度高刚性伺服机械主轴结构，高精度动平衡。且主轴通过主轴刚性量化测量， 主轴热平衡实验， 以及动态精度实验。主轴具有高精度，高刚性，分度好等优点
CNC控制系统品牌
标准配置为 GSK988TA
选配：
华中-808D-10G
新代 22TA
发那科 0i-TF plus
西门子 828d
三菱
应用
● 精密零件
● 机械零件
● 五金零件
● 手工工具
● 医疗零件
● 钟表零件
● 光学零件
● 汽车零件
● 浴室配件
● 自行车配件
自动零件送料器
采用液压系统驱动，送料力大，适用于较大直径和较重棒料的送料。具有稳定性好、可靠性高的优点。
● 提高生产效率
● 降低生产成本
● 提高生产安全
接料盘
利用压缩空气作为动力源来实现接料功能。
● 实现连续加工
● 方便工件搬运和存储
珩架上下料
抓取方式：抓取、搬运、升降、翻转
适用于：五金配件、吸塑件、3C电子配件、汽车零配件、电子电器配件、家具家电配件等。
机器人上下料
高精度 高节拍： 机器人重复定位精度高达 ±0.02 mm，最大 4 m/s 的节拍速度，可高效输送零件，在机床上下料中，提升生产效率 20% — 40%。
机器人上下料：一条产线，一次投入即可满足多品种生产的需求。
低投入 快回报： 一个机器人可以实现单个或多站的加载和卸载。
刀塔
动力刀盘分度采用伺服刀盘。
可正向背向切削。
双向就近换刀，速度快、效率高.
定位精度高与重复定位精度高.
高刚性，稳定性好.
8工位伺服刀塔

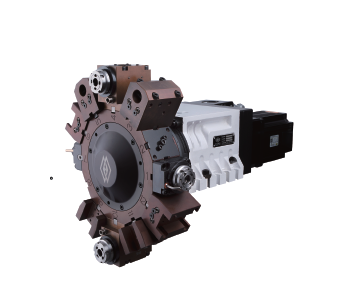

12工位动力刀塔
12工位动力刀塔带Y轴
爪夹
筒夹

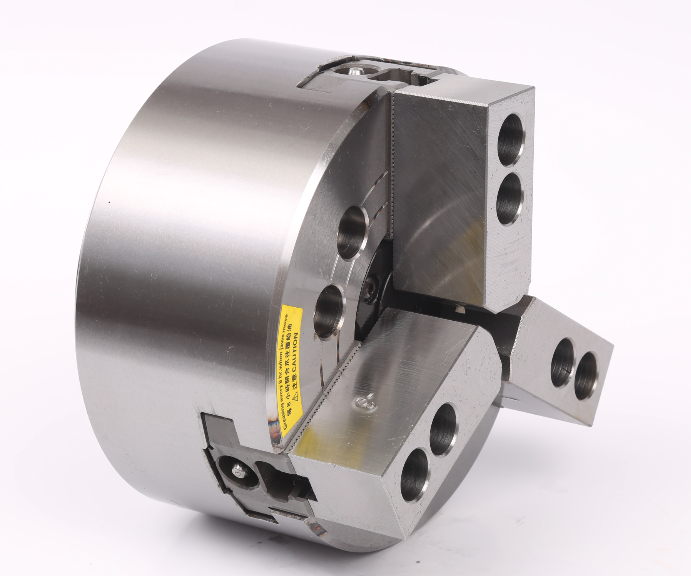

卡盘
尺寸：6 “，8 ”，10 “，12 ”，15 ”
通孔类型：实心/空心
卡爪：2/3/4 爪
分度卡盘
| 可选配置 | ||
| CNC系统 | 新代系统7TA |  |
| 新代系统21TA | ||
| 新代系统22TB | ||
| 发那科系统OI-TF-Plus | ||
| 西门子系统 828d | ||
| 带 C 轴的 Fanuc 系统 | ||
| 带 C 轴的 Siemens 系统 | ||
| 刀塔 | 8 位置液压伺服刀架 |  |
| 12 位置液压伺服刀架 | ||
| 12 位置动力刀架 | ||
| y轴 | ||
| 卡盘 | 6" 实心卡盘 |  |
| 6" 空心卡盘 | ||
| 8" 实心卡盘 | ||
| 8" 空心卡盘 | ||
| 7" 分度卡盘 | ||
| 8" 分度卡盘 | ||

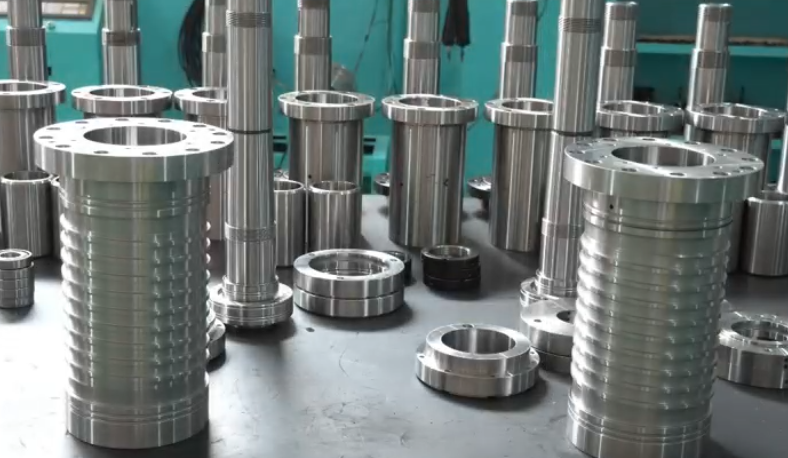

| 电机 | 7.5kW电主轴 |  |
| 刀座和动力头 | ER25（2+2）动力头 |  |
| ER25（3+3）动力头 | ||
| ER25（4+4）动力头 | ||
| 方形刀架 | ||
| 圆形刀架 | ||
| BMT5590⁰ 电动刀架 | ||
| BMT550⁰ 电动刀架 | ||
| BMT4090⁰ 电动刀架 | ||
| BMT400⁰ 电动工具支架 | ||
| 飞轮 | ||
| 球机 | ||
| 驱动器 | 上银滚珠丝杠 |  |
| 防护 | 自动门 |  |
| 自动车顶 | ||
| 精度 | 雷尼绍对刀仪 |  |

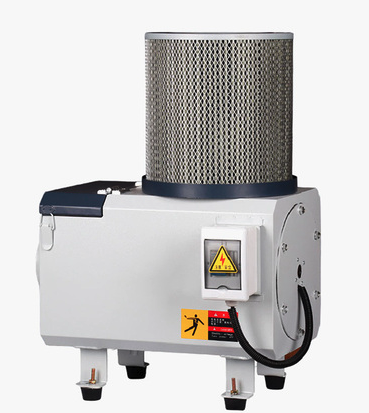

| 清洁 | 油雾收集器 |  |

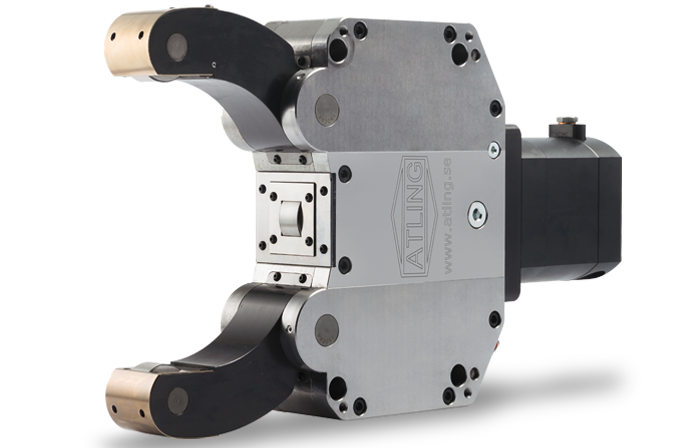

| 支撑 | 跟刀架 |  |
| 冷却和排屑 | 排屑器 |  |
| 500W冷却泵 | ||
| 热交换器 | ||
| 柜式空调 | ||
| 自动化 | 自动上料桁架 |
|
| 机器人 | ||
| 棒料送料机3-20mm链条式ST-20 | ||
| 棒料送料机5-26mm自动SV-26 | ||
| 棒料送料机SQ-20 3-20mm油膜 | ||
| 棒料送料机SW-29 5-29mm油膜 | ||
| 棒料送料机SG-36 5-36mm油膜 | ||
| 棒料送料机SD-51 5-50mm油膜 | ||
| 零件收集器 | ||
