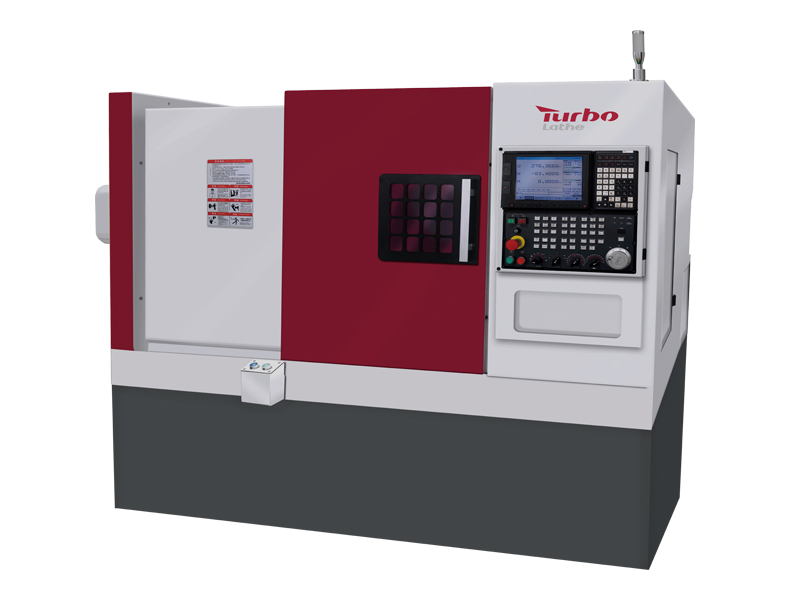

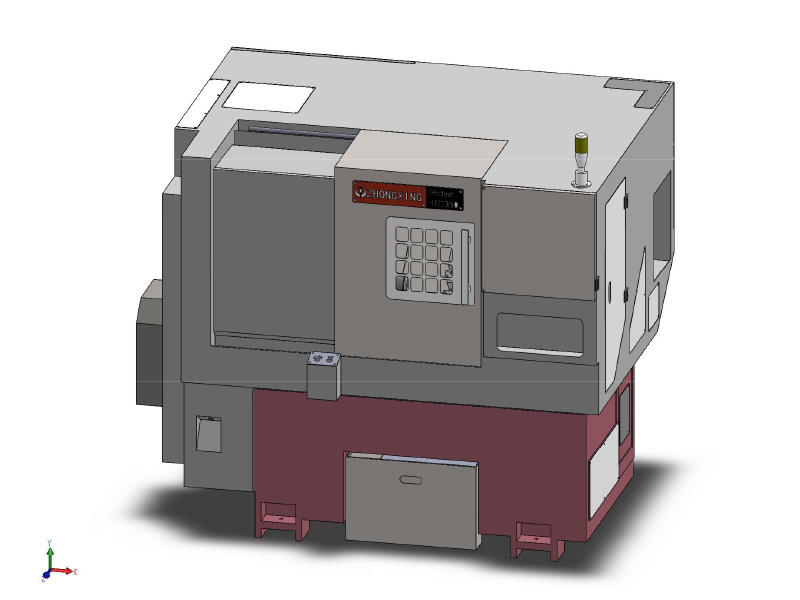

HTC350斜床身CNC车床

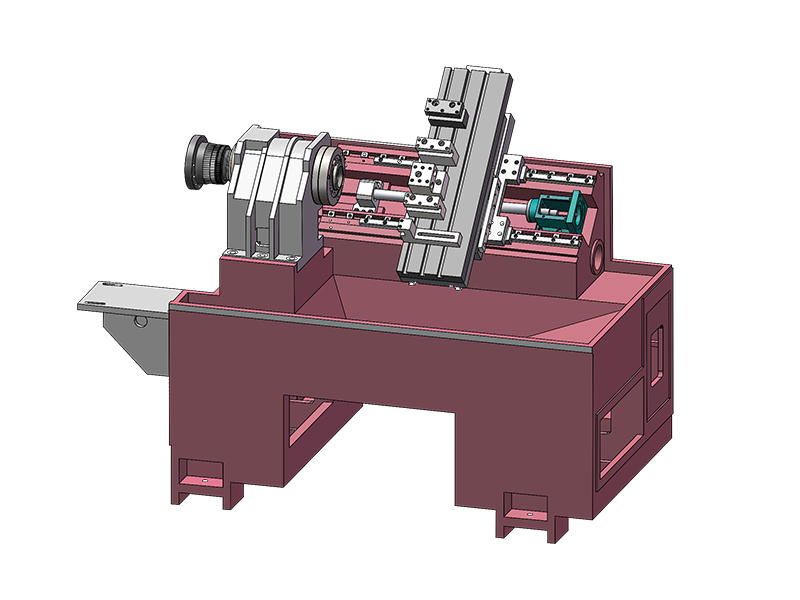

1. 一体成型平台式超宽底座与45°，倾斜式鞍座设计，能够长期保证机床的稳定性。
2. 采用滚珠直线导轨，大跨距布局，结构稳定，导轨支撑刚性更强，适合高负荷切削加工。大托板采用三角形结构，抗变形能力强，结构更稳定。
3. 采用主轴单元，HIWIN/PMI滚珠丝杠，丝杠支撑LYC丝杠轴承，可以确保长期作业的加工精度。
4. 可选配对刀仪，接料器，自动排屑机（侧排屑或者后排屑）
CNC控制系统品牌
标准配置为 GSK988TA
选配：
华中-808D-10G
新代 22TA
发那科 0i-TF plus
西门子 828d
三菱
应用
● 精密零件
● 机械零件
● 五金零件
● 手工工具
● 医疗零件
● 钟表零件
● 光学零件
● 汽车零件
● 浴室配件
● 自行车配件
自动零件送料器
采用液压系统驱动，送料力大，适用于较大直径和较重棒料的送料。具有稳定性好、可靠性高的优点。
● 提高生产效率
● 降低生产成本
● 提高生产安全
接料盘
利用压缩空气作为动力源来实现接料功能。
● 实现连续加工
● 方便工件搬运和存储
珩架上下料
抓取方式：抓取、搬运、升降、翻转
适用于：五金配件、吸塑件、3C电子配件、汽车零配件、电子电器配件、家具家电配件等。
机器人上下料
高精度 高节拍： 机器人重复定位精度高达 ±0.02 mm，最大 4 m/s 的节拍速度，可高效输送零件，在机床上下料中，提升生产效率 20% — 40%。
机器人上下料：一条产线，一次投入即可满足多品种生产的需求。
低投入 快回报： 一个机器人可以实现单个或多站的加载和卸载。
刀塔
动力刀盘分度采用伺服刀盘。
可正向背向切削。
双向就近换刀，速度快、效率高.
定位精度高与重复定位精度高.
高刚性，稳定性好.
8工位伺服刀塔
12工位动力刀塔
12工位动力刀塔带Y轴
爪夹
筒夹
卡盘
尺寸：6 “，8 ”，10 “，12 ”，15 ”
通孔类型：实心/空心
卡爪：2/3/4 爪
分度卡盘
| 可选配置 | ||
| CNC系统 | 新代系统7TA |  |
| 新代系统21TA | ||
| 刀塔 | 8 工位刀塔 |  |
| 卡盘 | 6" 实心卡盘 |  |
| 6" 空心卡盘 | ||
| 电机 | 5.5kW主电机 |  |
| 5.5kW电主轴 | ||
| 刀架和动力头 | 方形刀座 |  |
| 圆形刀座 | ||
| 飞轮 | ||
| 球头器 | ||
| 驱动部件 | 上银滚珠丝杠 |  |
| 保护 | 自动门 |  |
| 自动顶 | ||
| 精度 | 雷尼绍对刀仪 |  |
| 排屑和冷却液 | 排屑器 | |
| 500W冷却泵 |  | |
| 热交换器 | ||
| 柜式空调 | ||
| 自动化 | 自动加载桁架 |
|
| 机器人 | ||
| 棒料送料机 3-20mm 链条式 ST-20 | ||
| 棒料送料机 5-26mm 自动 SV-26 | ||
| 棒料送料机 SQ-20 3-20mm 油膜 | ||
| 棒料送料机 SW-29 5-29mm 油膜 | ||
| 棒料送料机 SG-36 5-36mm 油膜 | ||
| 接料盘 | ||
| 清洁 | 油雾收集器 |  |
