技术数据
标准
选配

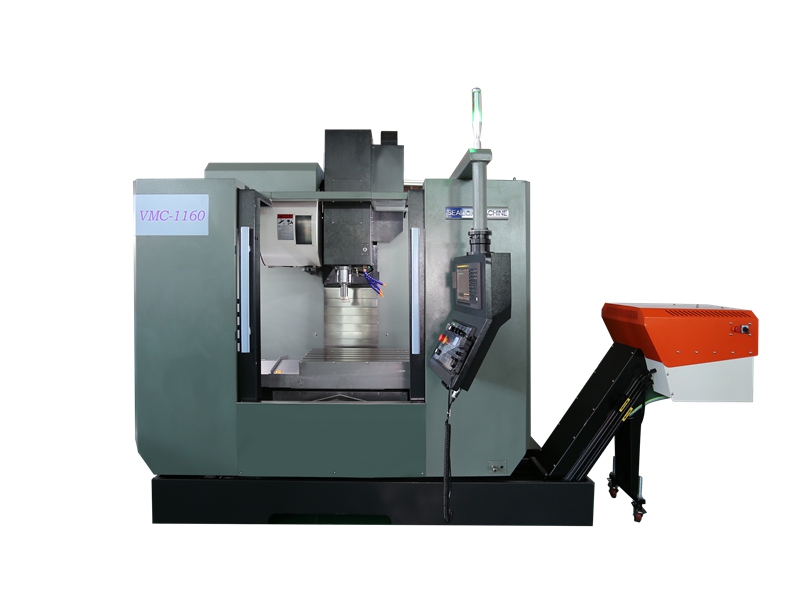

主要参数 | VMC1160 |
工作台 | |
尺寸 | 600×1200 |
最大装载量（千克） | 800 |
| 加工范围 | |
X轴行程 (mm) | 1100 |
Y轴行程(mm) | 600 |
Z轴行程(mm) | 600 |
主轴头到工作台的距离(mm) | 120-720 |
主轴中心到导轨的距离 (mm) | 650 |
| 主轴 | |
尺寸 | 直联/皮带 |
主轴速度（rpm) | 8000/10000/12000 |
主电机功率(kW) | "11/15 |
X/Y/Z轴 | |
X/Y/Z 快移速度(r/min) | 36/36/36 |
X/Y/Z 伺服电机功率(kW) | ≥3/3/3（刹车) |
X/Y/Z 扭矩 (N-m) | 20/20/20(刹车) |
X/Y/Z 进给速度(mm/min) | 1-10000 |
| 重量 | |
重量(kg) | 6500 |
精度 | |
重复定位精度 | ±0.003mm |
定位精度 | ±0.005mm |
供电 | |
电压和频率 | 3￠-AC 380V 50Hz±5% |
| 标准配置 | ||
| 序号 | 部件 | 品牌 |
| 1. | 数控系统 | FANUC Oi-MMF Plus |
| 2. | 主电机 | FANUC |
| 3. | X/Y/Z 伺服电机 | FANUC |
| 4. | X/Y/Z 滚珠丝杠 | PMI/HIWIN |
| 5. | 滚珠丝杠轴承 | NSK |
| 6. | X/Y/Z 轴导轨 | PMI/HIWIN |
| 7. | 主轴 | Kenturn |
| 8. | 同步齿形带 | UNITTA |
| 9. | AT'C 系统 | OKADA/Detron |
| 10. | 工作灯 | Standard |
| 11. | 主轴锥面清洗 | Standard |
| 12. | 机床流体清洗系统 | Standard |
| 13. | 基础垫和调整螺栓 | Standard |
| 14. | 集中自动进给润滑系统 | Standard |
| 15. | 全面保护机床 | Standard |
| 16. | 三色灯 | Standard |
| 17. | 电气柜空调 | Standard |
| 18. | 电气组件 | Schneider |
| 19. | 气动系统 | SMC/FESTO |
可选配置
新代系统 22MA
三菱 M80B
三菱 M80A
Fanuc Manual-Guide-i发那科图文对话
CTS 2Mpa 皮带式
CTS 5Mpa 皮带式
皮带式 CTS 7Mpa
BT40 10000/12000RPM 直接驱动
直接驱动 CTS 2Mpa
直接驱动 CTS 5Mpa
直接驱动 CTS 7Mpa
BT40 15000RPM a 电机
BT40 15000RPM a 电机 CTs 3Mpa
电主轴 18000RPM
电主轴 18000RPM CTS 3Mpa
32 把刀具 ATC
40 把刀具 ATC
60 把刀具 ATC
自动门
海德汉 XYZ 线性光栅尺
油雾收集器
TS27R 雷尼绍刀具预调仪
国产对刀仪
OMP60 雷尼绍工件测量仪
雷尼绍A-2066-0001寻边装置
TJR 170 毫米 4 轴转台
TJR 200 毫米 4 轴转台
TJR 250 毫米 4 轴转台
TJR 320mm 4轴转台
