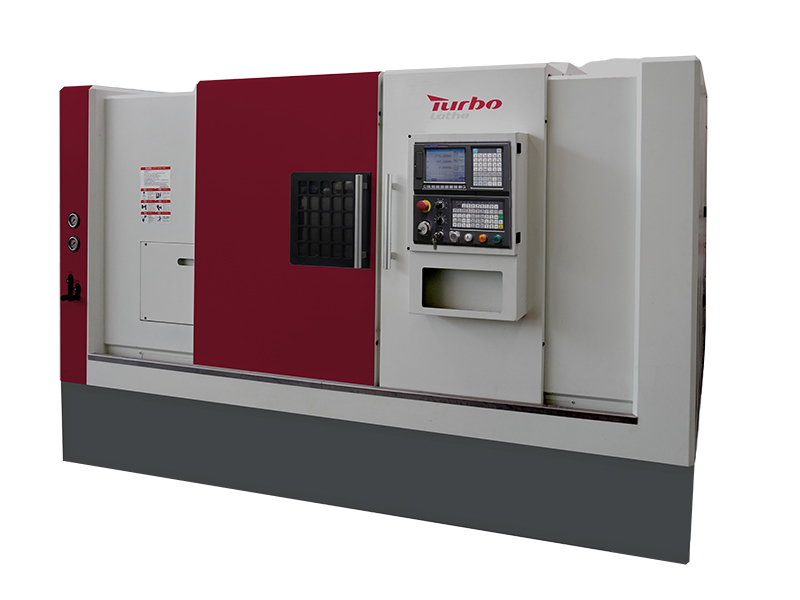

HTB650A斜床身CNC车床
HTB650A 数控切割、铣削和车削功能机床
HTB650A配备更大的床头,床的最大旋转直径可达620毫米,磁盘的最大直径工件可以处理多达500毫米,最大可选A2-11主轴头,工件的最大长度是800毫米,机床适用于加工各种中小型轴,圆盘部分,把各种各样的线程,弧锥,和旋转的身体内部和外部的表面,广泛用于水暖器材、阀门、电器、仪表、汽车、摩托车、轴承等行业。广泛应用于水暖设备、阀门、电器、仪表、汽车、摩托车、轴承等行业。
特点
技术数据
标准
选配

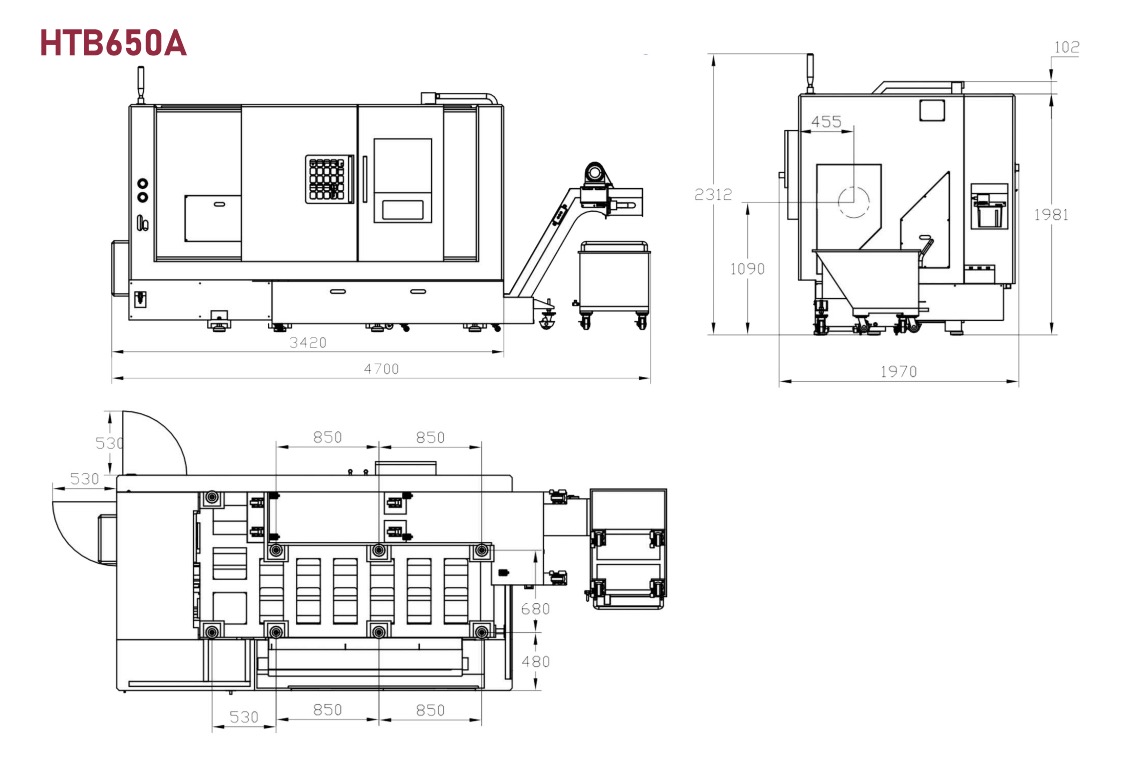

机器布局

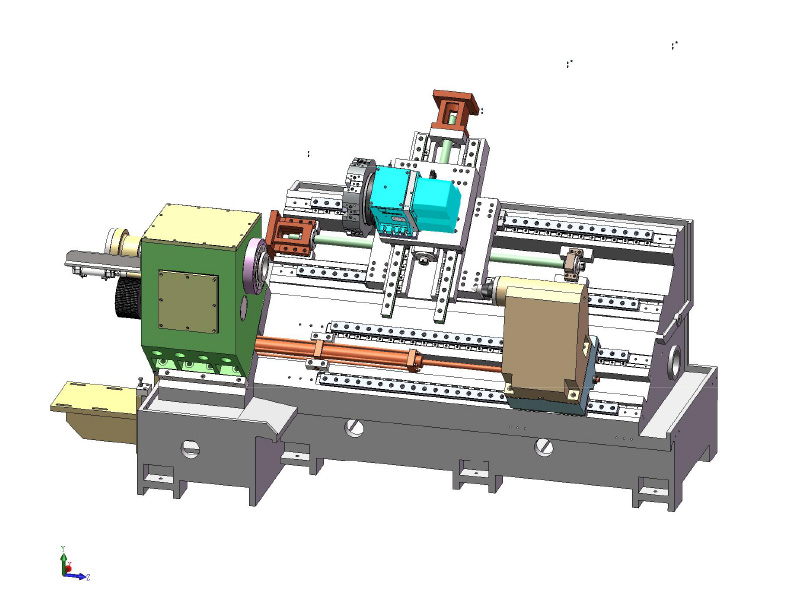

1. 平床身/45度整体斜床身
2. 高精度台湾导轨
3. 排屑量大且方便
4. 主轴单元分重切式和高速两种
5. 重切式主轴单元适合轴承和齿轮类的加工
6. 高速式主轴单元适合高速高精加工
7. 丝杠预拉伸结构
8. 可选配动力刀塔
CNC控制系统品牌
标准配置为 GSK988TA
选配：
华中-808D-10G
新代 22TA
发那科 0i-TF plus
西门子 828d
三菱
应用
● 精密零件
● 机械零件
● 五金零件
● 手工工具
● 医疗零件
● 钟表零件
● 光学零件
● 汽车零件
● 浴室配件
● 自行车配件
自动零件送料器
采用液压系统驱动，送料力大，适用于较大直径和较重棒料的送料。具有稳定性好、可靠性高的优点。
● 提高生产效率
● 降低生产成本
● 提高生产安全

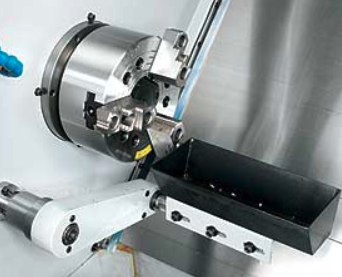

接料盘
利用压缩空气作为动力源来实现接料功能。
● 实现连续加工
● 方便工件搬运和存储

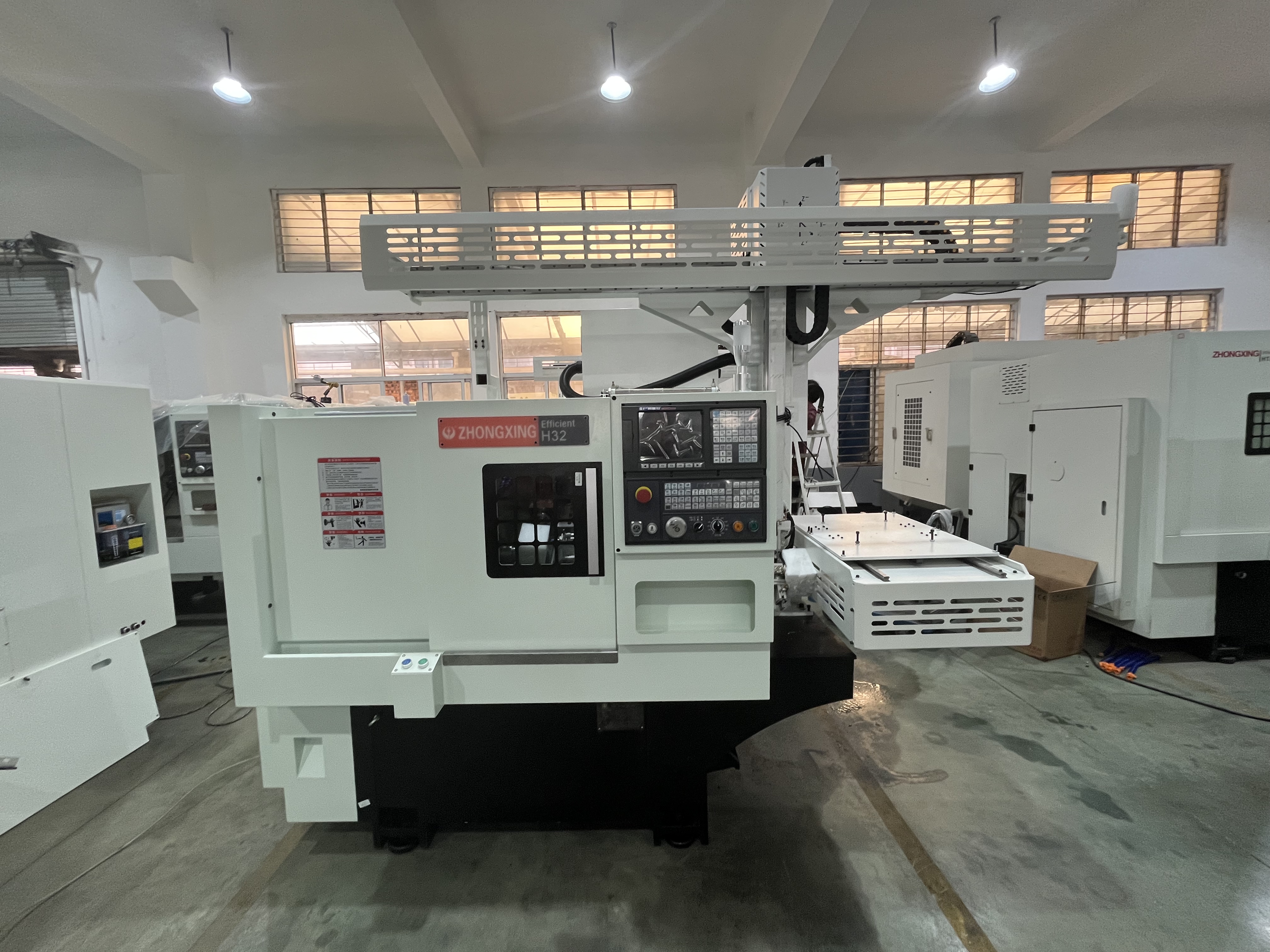

珩架上下料
抓取方式：抓取、搬运、升降、翻转
适用于：五金配件、吸塑件、3C电子配件、汽车零配件、电子电器配件、家具家电配件等。
机器人上下料
高精度 高节拍： 机器人重复定位精度高达 ±0.02 mm，最大 4 m/s 的节拍速度，可高效输送零件，在机床上下料中，提升生产效率 20% — 40%。
机器人上下料：一条产线，一次投入即可满足多品种生产的需求。
低投入 快回报： 一个机器人可以实现单个或多站的加载和卸载。
刀塔
动力刀盘分度采用伺服刀盘。
可正向背向切削。
双向就近换刀，速度快、效率高.
定位精度高与重复定位精度高.
高刚性，稳定性好.
8工位伺服刀塔
12工位动力刀塔

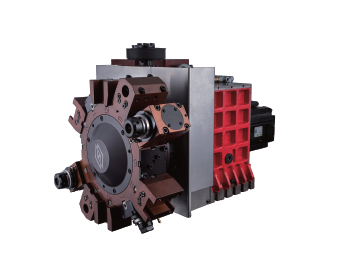

12工位动力刀塔带Y轴
爪夹
筒夹

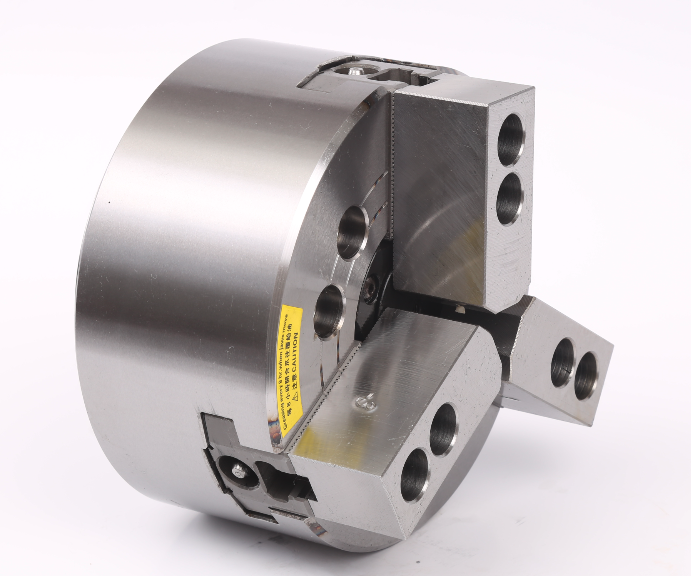

卡盘
尺寸：6 “，8 ”，10 “，12 ”，15 ”
通孔类型：实心/空心
卡爪：2/3/4 爪
分度卡盘
| 可选配置 | ||
| CNC系统 | Syntec系统7TA |  |
| Syntec系统21TA | ||
| Syntec系统22TB | ||
| FANUC系统0i-TF Plus | ||
| 西门子系统828d | ||
| FANUC系统0i-TF带C轴 | ||
| 西门子系统828D带C轴 | ||
| 刀塔 | 12位炮塔 |  |
| 12 位动力刀塔 | ||
| y轴 | ||
| 卡盘 | 12'' 实心卡盘 |  |
| 12'' 空心卡盘 | ||
| 15'' 实心卡盘 | ||
| 15'' 空心卡盘 | ||
| 12'' 分度卡盘 | ||
| 15'' 分度卡盘 | ||

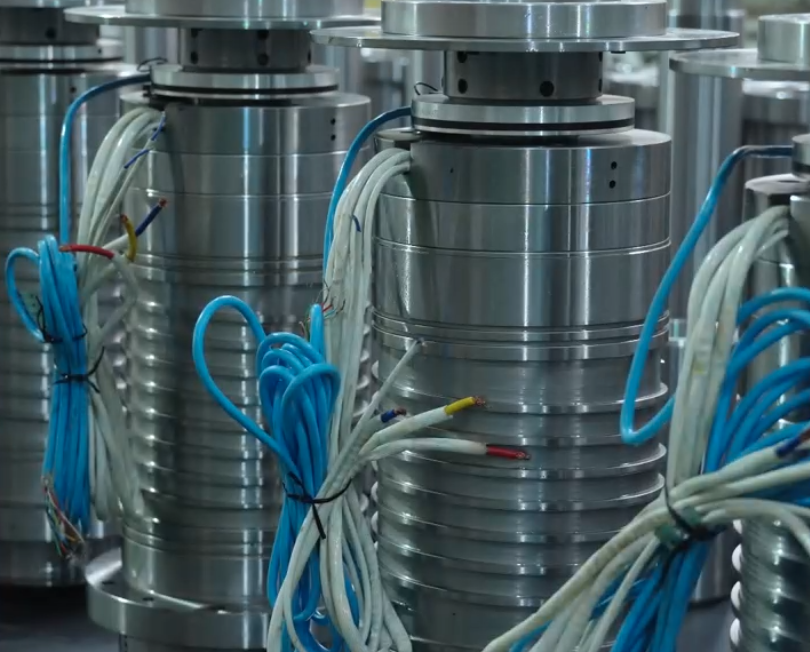

| 电机 | 11kW电主轴 |  |
| 15kW电主轴 | ||
刀座和 动力刀 | 方形刀架 |  |
| 圆形刀架 | ||
| BMT55 0° 动力刀架 | ||

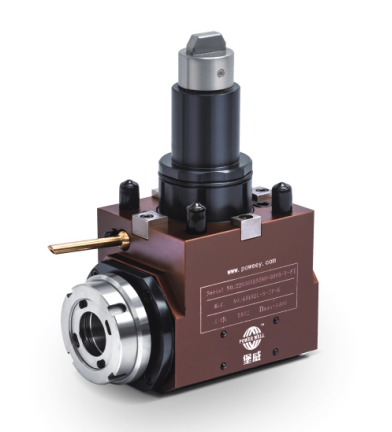

| BMT55 90° 动力刀架 | ||
| BMT40 0° 动力刀架 | ||
| BMT40 90° 动力刀架 | ||
| 防护 | 自动门 |  |
| 自动顶 | ||
| 精度 | 雷尼绍对刀仪 |  |

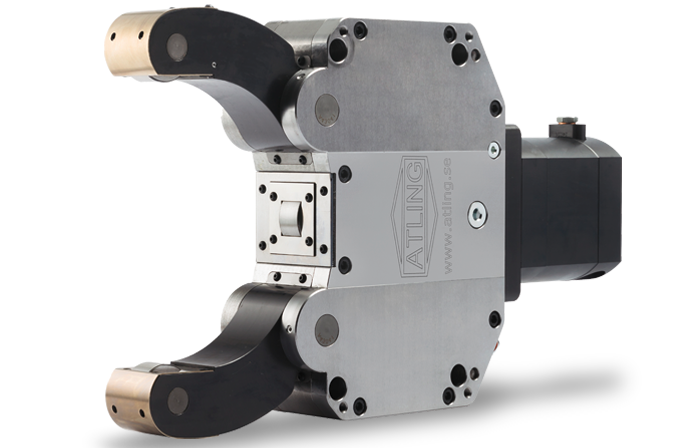

| 中心架 | 国产中心架（20-150mm） |  |
| SMC 中心架（20-150mm） | ||
| 自动化 | 自动装载桁架 |
|
| 机器人 | ||
| 棒料送料器 3-20mm 链条式 ST-20 | ||
| 棒料送料器 5-26mm 自动 SV-26 | ||
| 棒料送料器 SQ-20 3-20mm 油膜 | ||
| 棒料送料器 SW-29 5-29mm 油膜 | ||
| 棒料送料器 SG-36 5-36mm 油膜 | ||
| 棒料送料器 SD-51 5-50mm 油膜 | ||
| 棒料送料器 SH55 8-55mm | ||
| 棒料送料器 SE65 8-65mm | ||
| 棒料送料器 SE80 12-80mm | ||
| 500W冷却泵 | ||
| 零件捕集器 | ||

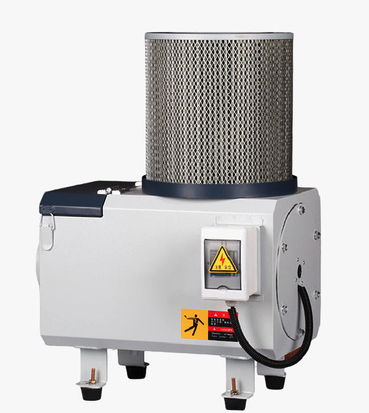

| 清洁 | 油雾收集器 |  |
