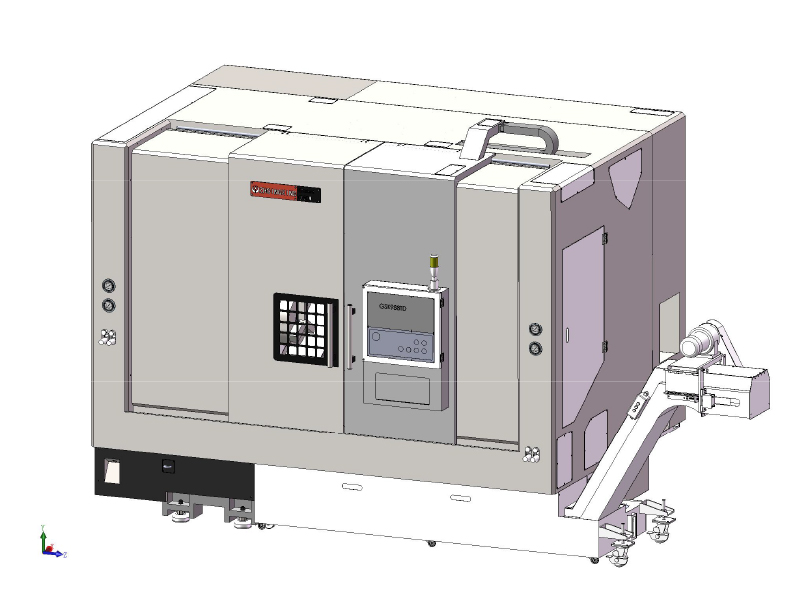

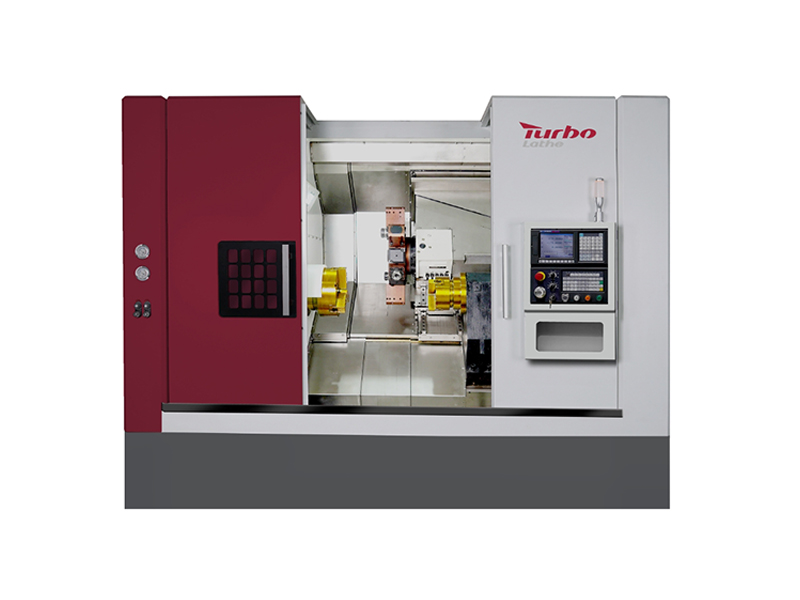

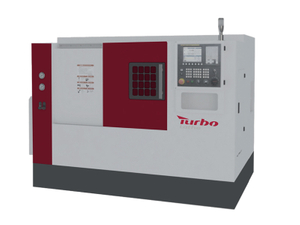

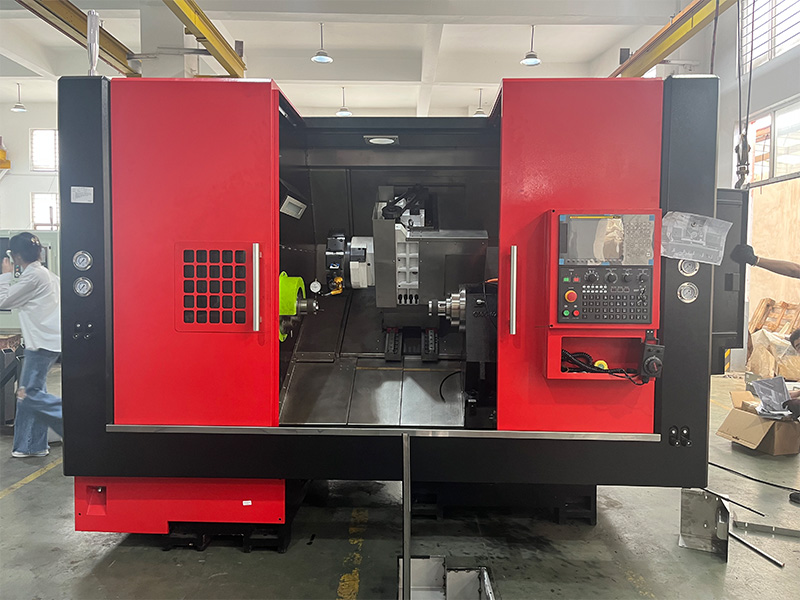

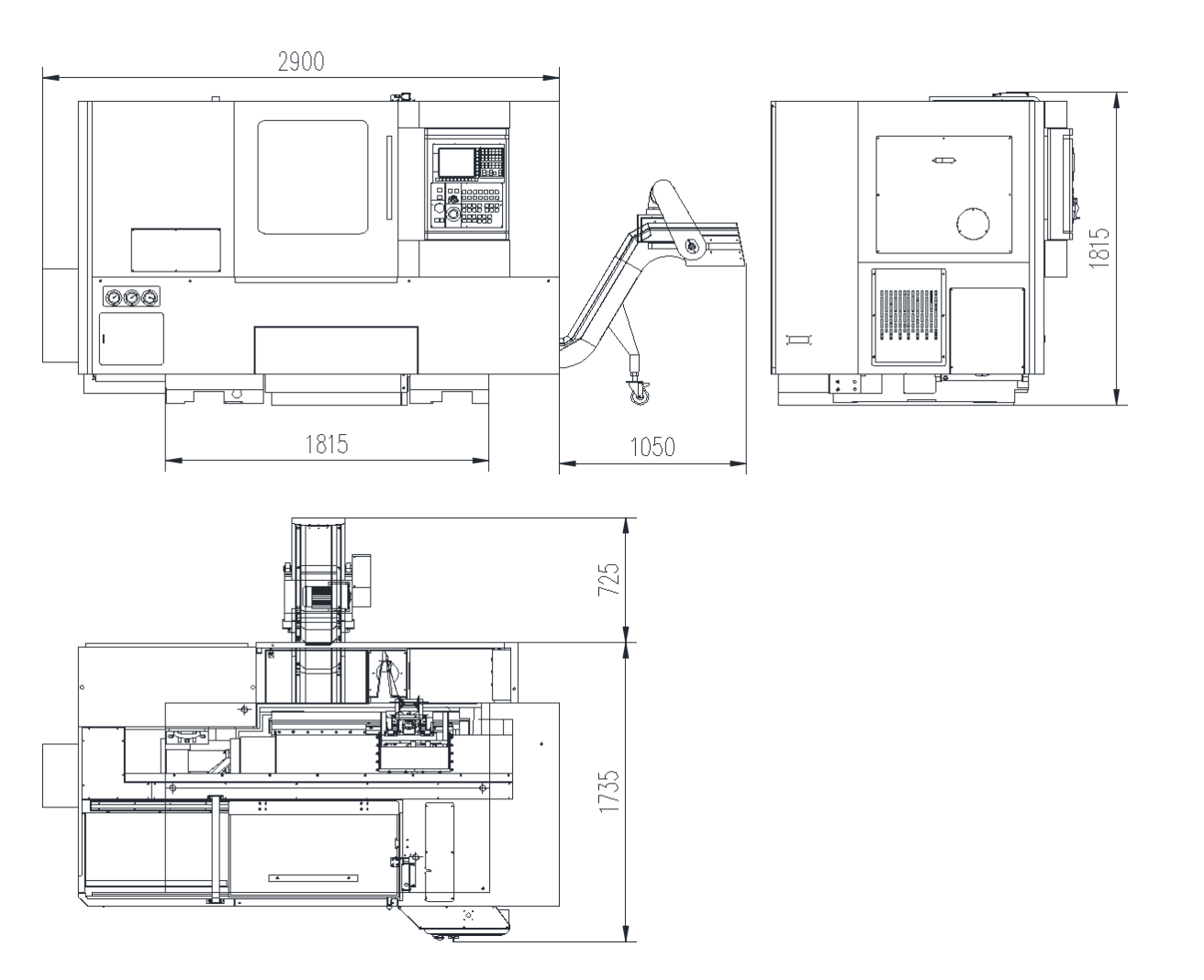

G500双主轴CNC车床

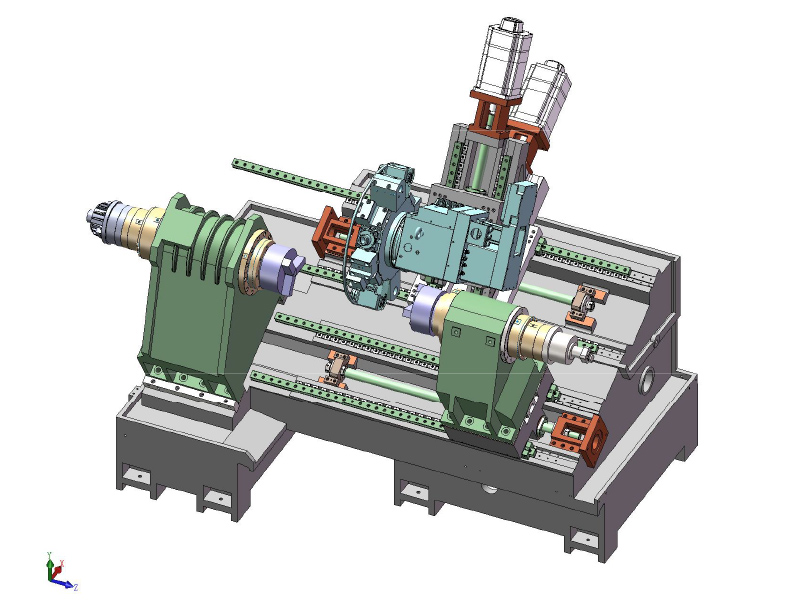

床身：由于床身采用整体铸造成形，床身导轨30°+30°倾斜布局，具备较大的承载截面，因此，有良好的刚性和吸震性，高低导轨的设计可保证高精度切削加工。避免使用专用夹具，更能消除二次装夹带来的加工误差，不用重复定位，加工精度提高，刚性增强。生产加工周期缩短，降低成本 。
主传动系统：主轴为电主轴，由于省去了皮带环节的外力作用，主轴运行时更平稳，减少了皮带驱动带来的振动和噪声，可提升加工质量。适用于低速强力车削和高速精加工要求，装有刹车盘和编码器，可用过伺服装置对主轴运转进行精准控制，实现准停、急停功能。可实现“零传动”，能更快、更准地实现转速控制以及角度定位，可实现高精准的联动加工。
进给系统：机床选用滚珠丝杠和直线滚动导轨付,传动效率高，精度保持性好，使机床刀架移动快速稳定，且定位精度高。
X、Z向导轨采用直线导轨形式，导轨摩擦系数低保证机床的X、Z向导轨的高定位精度。X、Z向滚珠丝杠的选用经过多次精密的计算反复校和，保证高定位精度和重复定位精度。
刀塔：采用自主设计开发的高刚性液压刀塔，具有较高的可靠性和重复定位精度

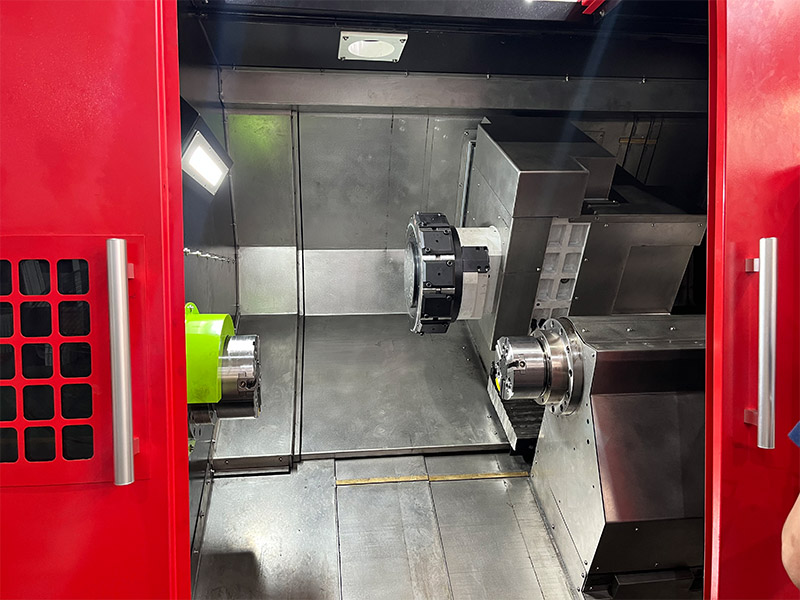

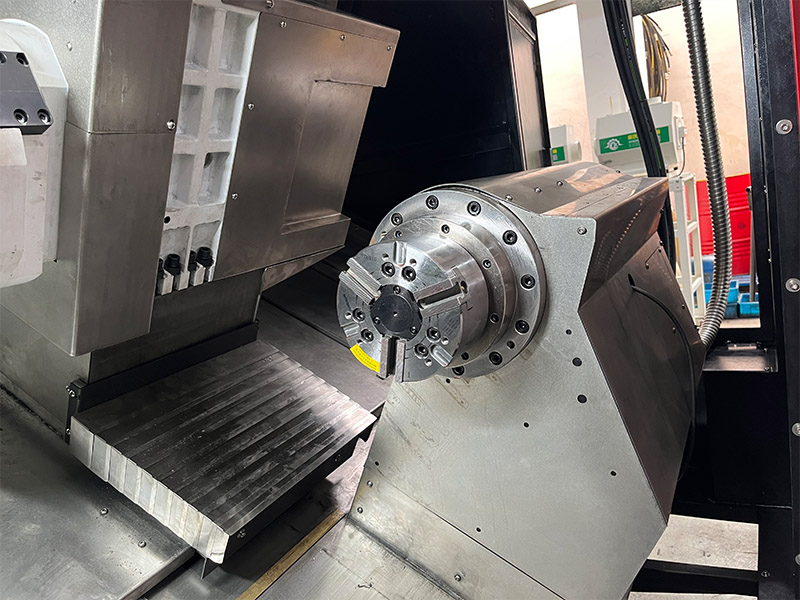

副主轴：副主轴为电主轴，由于省去了皮带环节的外力作用，主轴运行时更平稳，减少了皮带驱动带来的振动和噪声，可提升加工质量。适用于低速强力车削和高速精加工要求，装有刹车盘和编码器，
1. 尾顶车铣复合数控车床同时可以实现，车削，磨削，铣削，钻孔，攻牙，滚齿，插槽，等等，实现车铣中心核心功能。
2. 机型底座采用整体铸造结构，底座不加水机重量6吨 以上，保证了机床使用长期不变形，刚性高， 稳定性强。
3. 伺服动力刀塔：增加长行程Y轴搭载刀具更丰富、功能更强大，应用更方便,刀塔可扩展一个刀座可装4把刀具，双出动力铣头，极大提高了车刀跟铣刀的数量
4. 程控尾顶功能可全面解决长轴类加工的精度问题。
5. 采用台湾上银或银泰滚柱导轨，丝杆采用上银或银泰外径φ40MM精密级丝杆，使机床的刚性和精度更上一个级别。
CNC控制系统品牌
标准配置为 GSK988TA
选配：
华中-808D-10G
新代 22TA
发那科 0i-TF plus
西门子 828d
三菱
应用
● 精密零件
● 机械零件
● 五金零件
● 手工工具
● 医疗零件
● 钟表零件
● 光学零件
● 汽车零件
● 浴室配件
● 自行车配件
自动零件送料器
采用液压系统驱动，送料力大，适用于较大直径和较重棒料的送料。具有稳定性好、可靠性高的优点。
● 提高生产效率
● 降低生产成本
● 提高生产安全
接料盘
利用压缩空气作为动力源来实现接料功能。
● 实现连续加工
● 方便工件搬运和存储
珩架上下料
抓取方式：抓取、搬运、升降、翻转
适用于：五金配件、吸塑件、3C电子配件、汽车零配件、电子电器配件、家具家电配件等。
机器人上下料
高精度 高节拍： 机器人重复定位精度高达 ±0.02 mm，最大 4 m/s 的节拍速度，可高效输送零件，在机床上下料中，提升生产效率 20% — 40%。
机器人上下料：一条产线，一次投入即可满足多品种生产的需求。
低投入 快回报： 一个机器人可以实现单个或多站的加载和卸载。
刀塔
动力刀盘分度采用伺服刀盘。
可正向背向切削。
双向就近换刀，速度快、效率高.
定位精度高与重复定位精度高.
高刚性，稳定性好.
8工位伺服刀塔
12工位动力刀塔
12工位动力刀塔带Y轴
爪夹
筒夹

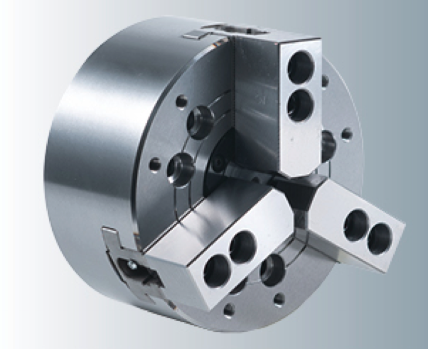

卡盘
尺寸：6 “，8 ”，10 “，12 ”，15 ”
通孔类型：实心/空心
卡爪：2/3/4 爪
分度卡盘
| 可选配置 | ||
| CNC系统 | 新代系统7TA |  |
| 新代系统21TA | ||
| 新代系统22TB | ||
| 发那科系统0i-TF Plus | ||
| 西门子系统828d | ||
| 发那科系统0i-TF加上C轴 | ||
| 西门子系统828D带C轴 | ||
| 卡盘 | 10" 实心卡盘 |  |

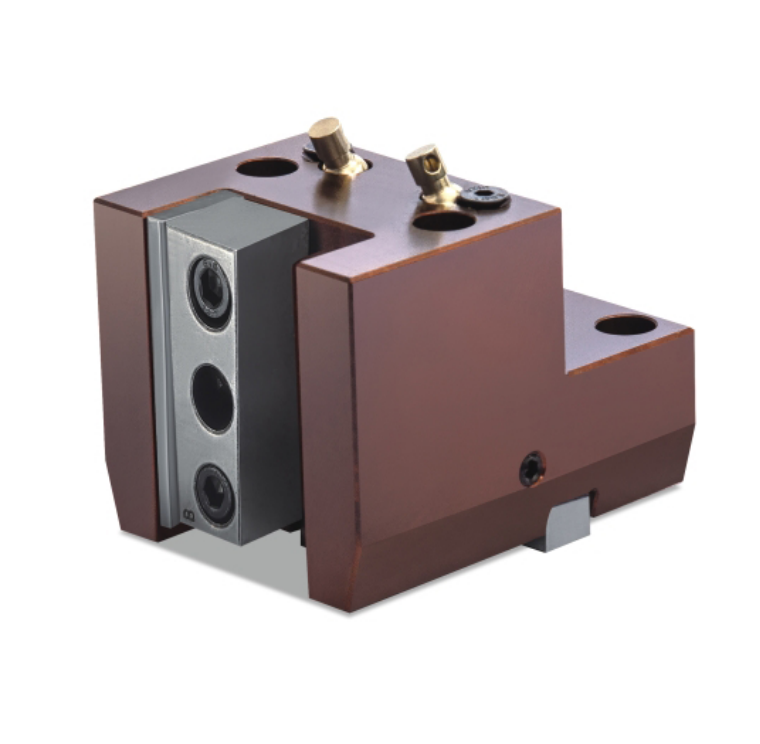

刀座和动力刀座 | 方形刀座 |  |
| 圆形刀座 | ||
| BMT55 0° 动力刀座 | ||
| BMT55 90° 动力刀座 | ||
| BMT40 0° 动力刀座 | ||
| BMT40 90° 动力刀座 | ||
| 防护 | 自动门 |  |
| 自动顶 | ||
| 精度 | 雷尼绍对刀仪 |  |

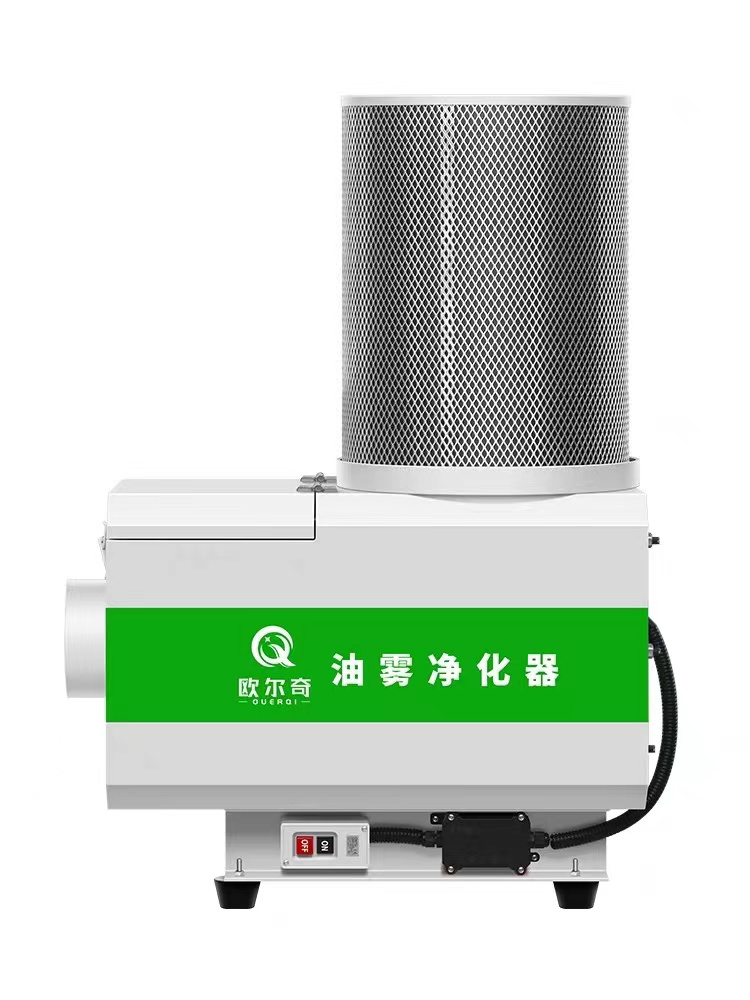

| 清洁 | 油雾收集器 |  |
| 冷却和排屑 | 500W冷却泵 |  |
| 切屑输送机 | ||
| 自动化 | 自动装载桁架 |
|
| 机器人 | ||
| 棒料送料器 3-20mm 链条式 ST-20 | ||
| 棒料送料器 5-26mm 自动 SV-26 | ||
| 棒料送料器 SQ-20 3-20mm 油膜 | ||
| 棒料送料器 SW-29 5-29mm 油膜 | ||
| 棒料送料器 SG-36 5-36mm 油膜 | ||
| 棒料送料器 SD-51 5-50mm 油膜 | ||
| 接料盘 | ||
